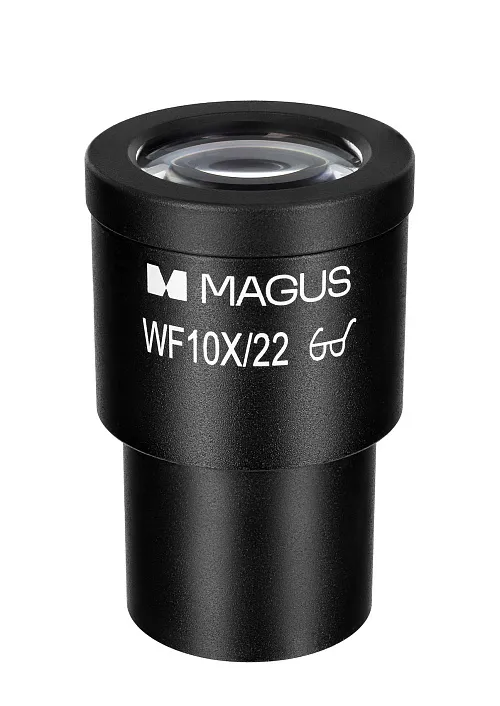

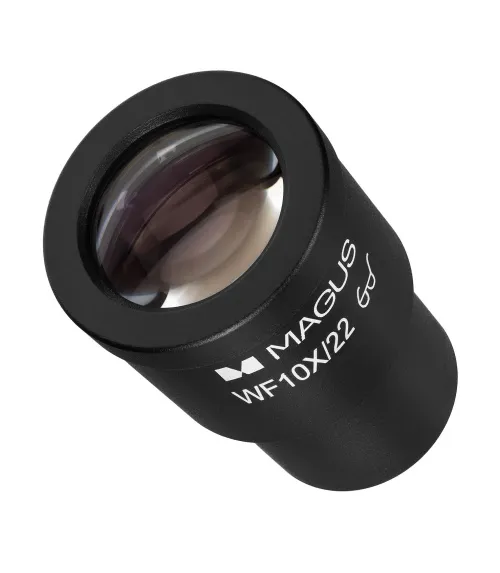

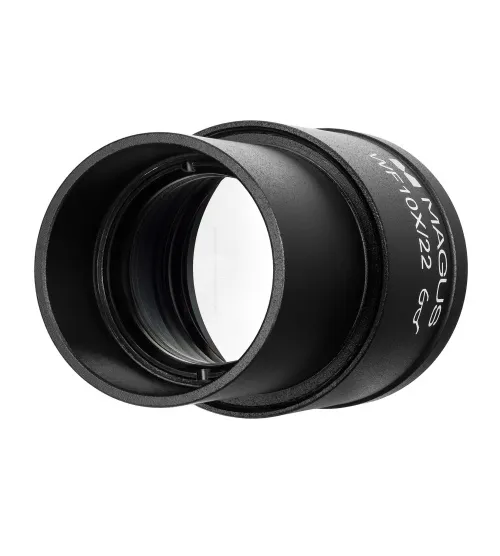

Окуляр със скала MAGUS MES10 10х/22 mm (D 30 mm)
Увеличение: 10x. Зрително поле: 22 mm. Скала с деления 0,1 mm
ИД на продукт | 82915 |
Марка | MAGUS |
Гаранция | 2 години |
EAN | 5905555019048 |
Размер на опаковката (Д x Ш x В) | 4x7x4 cm |
Транспортно тегло | 0.09 kg |

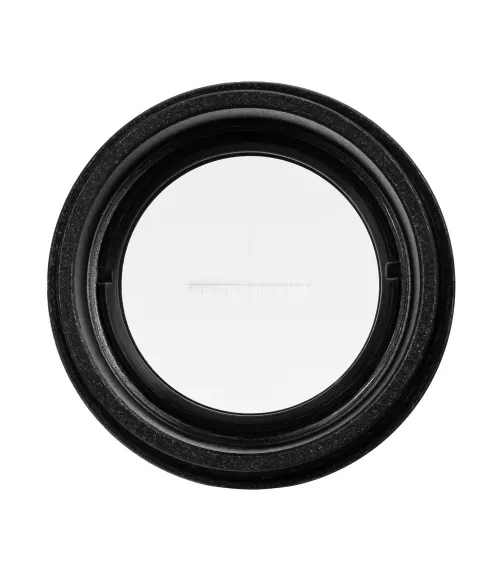

Този окуляр има скала, която е разположена в равнината на полевата диафрагма за измерване на образци в милиметри или микрони. Делението на скалата е 0,1 mm. Той е монтиран в окулярна тръба с диаметър 30 mm, вместо в стандартен окуляр с увеличение 10x. Вие трябва да калибрирате скалата за всеки използван обектив. Изисква се калибрационен образец (микрометричен обект) със скала с градуировка 0,01 mm. Плъзгачът е разположен върху предметната маса на микроскопа и окулярът се върти в тръбата, докато скалите на окуляра и плъзгача станат паралелни.
За всеки обектив се определя също делението на скалата на окуляра. За обективи с малко увеличение Вие трябва да преброите деленията на скалата на окуляра, които попадат в границите на скалата на калибровъчния образец. За обективи със средно и голямо увеличение трябва да направите обратното, т.е. да изчислите колко деления от скалата на плъзгача попадат в границите на скалата на окуляра.
Тогава стойността на делението (E) се изчислява чрез формулата: E = TL/A, където T – е стойността на делението на микрометричната скала на образеца (0,01 mm); L – брой на деленията на скалата на плъзгача; A – брой на деленията на скалата на окуляра.
За да изчислите действителния линеен размер на образеца, Вие трябва да измерите дължината на образеца върху скалата на окуляра и след това да умножите тази стойност по изчислената за обектива стойност E.
Съвместимост:
- Биологичен микроскоп MAGUS Bio 250B
- Биологичен микроскоп MAGUS Bio 250BL
- Биологичен микроскоп MAGUS Bio 250T
- Биологичен микроскоп MAGUS Bio 250TL
- Биологичен инвертиран микроскоп MAGUS Bio V300
- Биологичен инвертиран микроскоп MAGUS Bio V350
- Металургичен микроскоп MAGUS Metal 600
- Металургичен микроскоп MAGUS Metal 600 BD
- Металургичен микроскоп MAGUS Metal 630
- Металургичен микроскоп MAGUS Metal 630 BD
- Металургичен микроскоп MAGUS Metal 650
- Металургичен микроскоп MAGUS Metal 650 BD
- Металургичен инвертиран микроскоп MAGUS Metal V700
- Металургичен инвертиран микроскоп MAGUS Metal V700 BD
- Флуоресцентен микроскоп MAGUS Lum 400
- Флуоресцентен микроскоп MAGUS Lum 400L
- Флуоресцентен инвертиран микроскоп MAGUS Lum V500
- Флуоресцентен инвертиран микроскоп MAGUS Lum V500L
- Поляризационен микроскоп MAGUS Pol 800
Спецификации | |
---|---|
Материал на лещите | оптично стъкло |
Увеличение, x | 10 |
Зрително поле, mm | 22 |
Регулиране на диоптъра на окуляра, D | − |
Минимално деление, mm | 0,1 |
Диаметър на цилиндъра, mm | 30 |
Материал на корпуса | мед |
Разстояние от очите, mm | 10 |
ИД на продукт | 82915 |
Марка | MAGUS |
Гаранция | 2 години |
EAN | 5905555019048 |
Размер на опаковката (Д x Ш x В) | 4x7x4 cm |
Транспортно тегло | 0.09 kg |
