Комплект принадлежности за MAGUS DIC290

Устройството с диференциален интерферентен контраст (DIC) се използва за изследване на прозрачни образци с малък контраст, които не се виждат в светлото поле. Методът с DIC създава ефект на псевдорелефно изображение. Ефектите на цвета и интензивността на изображението се определят от скоростта на изменение на коефициента на пречупване и дебелината на съседните участъци от образеца. Изображението на образеца изглежда триизмерно. 3D изгледът не показва действителната геометрия на образеца; той оцветява образеца в зависимост от оптичната дебелина. Този метод не е подходящ за измерване на реалните височина и дълбочина. Методът с DIC и фазово-контрастният метод се допълват един друг. Те създават сходни контрастни изображения, но DIC изображенията нямат ореоли на дифракционен фазов контраст около образците. Тези ореоли се получават в резултат на разликата между коефициента на пречупване на образеца и този на околната среда. Те често затъмняват детайлите по краищата на наблюдаваните структури. Методът с DIC Ви предоставя възможност да видите тези детайли.

Уредът с диференциален интерферентен контраст включва DIC кондензер, поляризиращ филтър и плъзгачи за DIC.

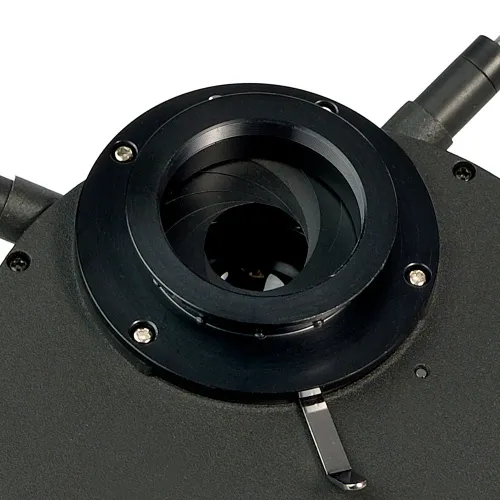

DIC кондензер

DIC кондензерът се монтира на мястото на кондензера за метода на светлото поле. Револверната глава включва DIC призми и слот, който се използва при наблюденията по метода на светлото поле. DIC призмите в револверната се глава се използват в зависимост от използвания обектив. Под купола се намира регулируема апертурна диафрагма, която се използва при работа в светлото поле.

Плъзгачи за DIC

Плъзгачът за DIC е монтиран в специален слот над револверната глава. Плъзгачът за DIC се използва в комбинация със съответния обектив. Плъзгачът е плоча с DIC призма и анализатор. Уредът MAGUS DIC290 включва два плъзгача: единият се използва с обективи 10x и 20x, а другият с обективи 40x и 100x. Въртенето на бутона на плъзгача премества DIC призмата в напречна посока.

Поляризиращ филтър

При използване на метода с DIC светлината от осветителното тяло преминава през поляризиращ филтър. Поляризаторът е поставян върху колектора и е осигурен с винт с назъбена глава. Поляризаторът разполага с маркировка със скала с ъгли на завъртане и може да се завърта на 360°. Силата на преминаващата светлина се променя в зависимост от взаимното разположение на поляризатора и анализатора. Когато са разположени перпендикулярно един спрямо друг, тогава се наблюдава ефект на пълно затъмняване. Поляризаторът може и да се завърта надолу: не е необходимо да го сваляте от микроскопа, за да го махнете от оптичния път.

Препоръчвани обективи

Методът с DIC изисква точно разполагане на оптичните компоненти по отношение един на друг: долната DIC призма – по отношение на предната фокусна равнина на кондензера, а горната DIC призма – по отношение на задната фокусна равнина на обектива. За наблюдения с DIC използвайте обективите, предоставени с микроскопа, или допълнителни обективи MAGUS FL S-APO60 PlanF с по-голяма апертура. По-голямата апертура на обектива предоставя възможност за фокусиране върху тънък плосък участък от дебел образец, което се нарича оптично секциониране. По-големите апертури също така увеличават разделителната способност на оптичния микроскоп.

Съвместимост:

• Биологичен микроскоп MAGUS Bio 270T
• Биологичен микроскоп MAGUS Bio 290T
• Флуоресцентен микроскоп MAGUS Lum 470L
• Флуоресцентен микроскоп MAGUS Lum 490
• Флуоресцентен микроскоп MAGUS Lum 490L
• Поляризационен микроскоп MAGUS Pol 890

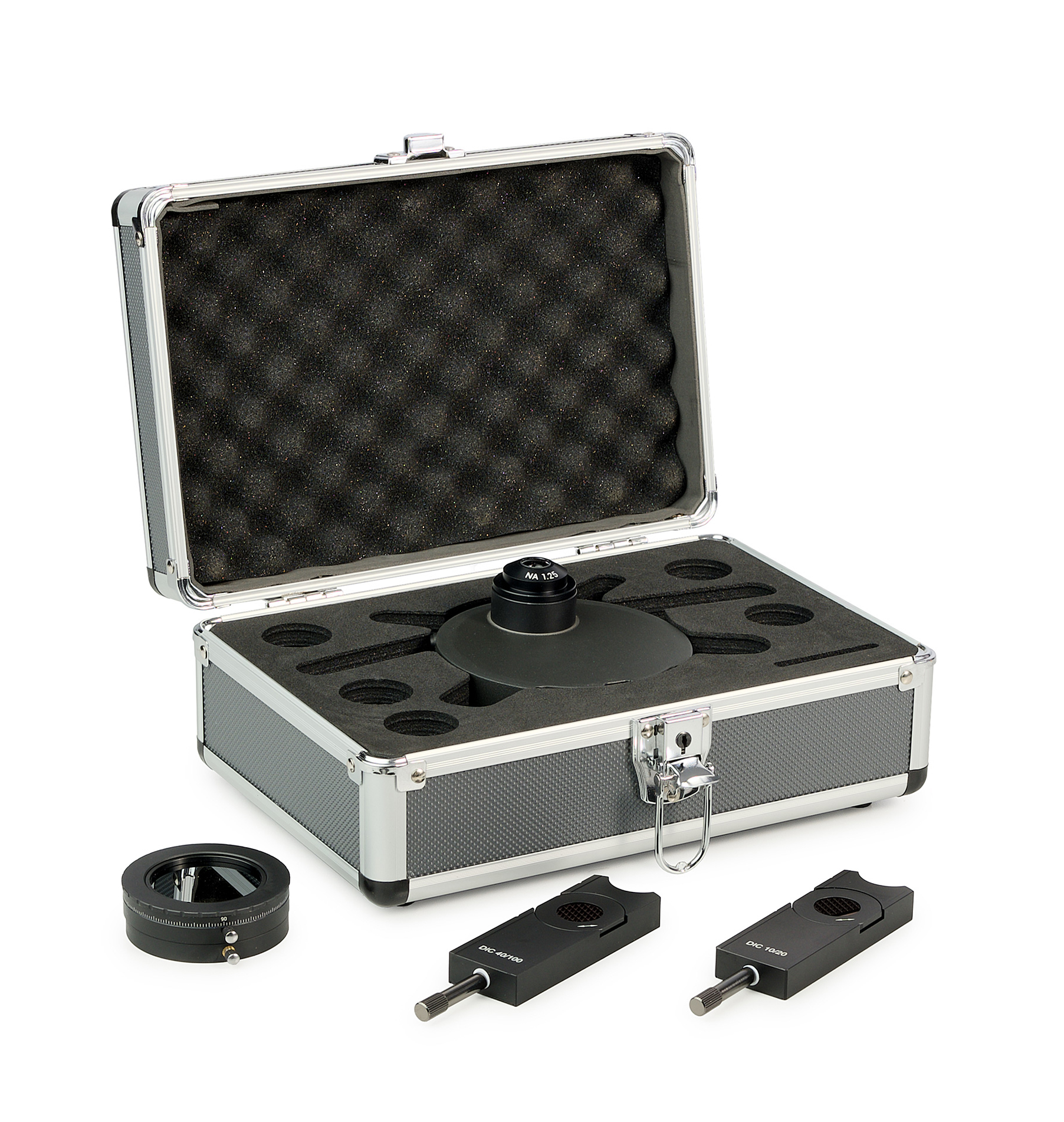

Комплект:

• Кондензер с револверна глава за DIC
• 10x/20x DIC плъзгач
• 40x/100x DIC плъзгач
• Поляризиращ филтър
• Калъф
