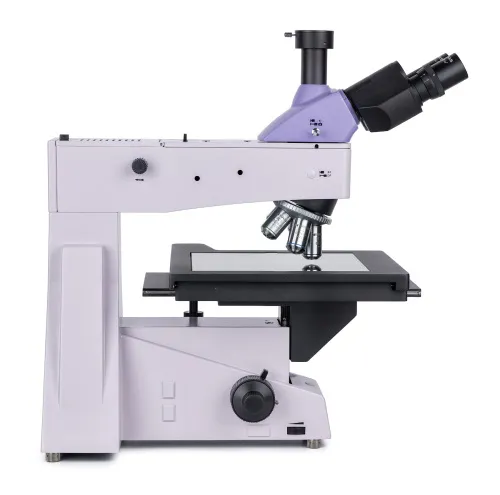

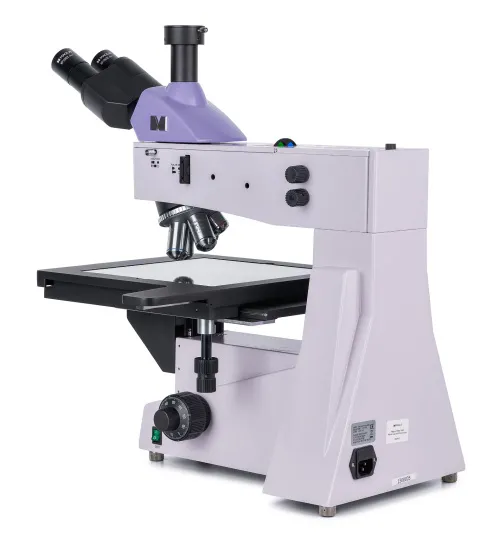

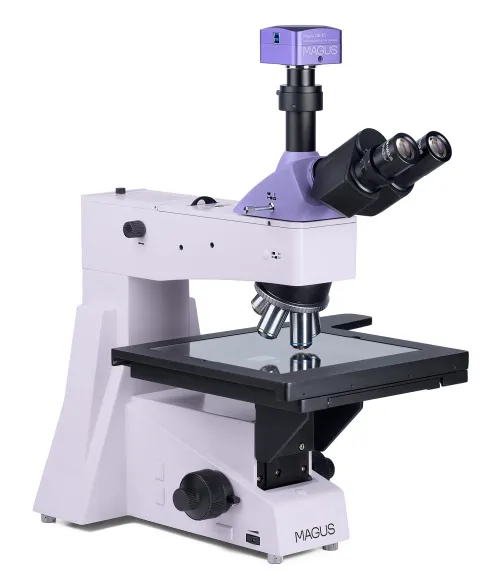

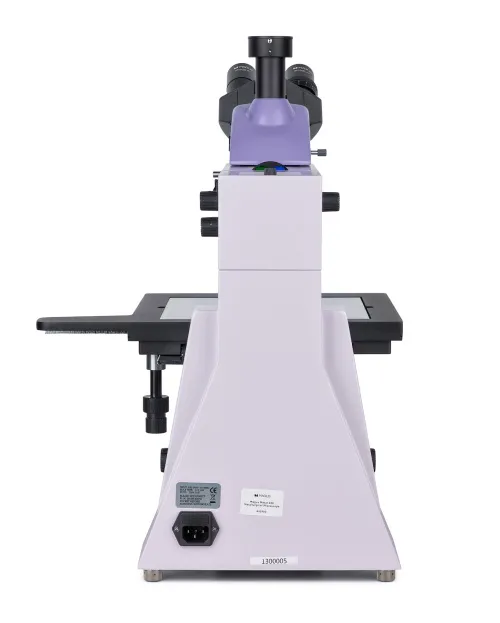

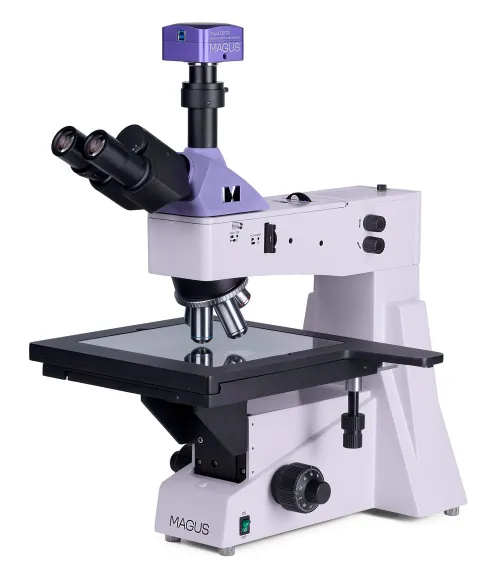

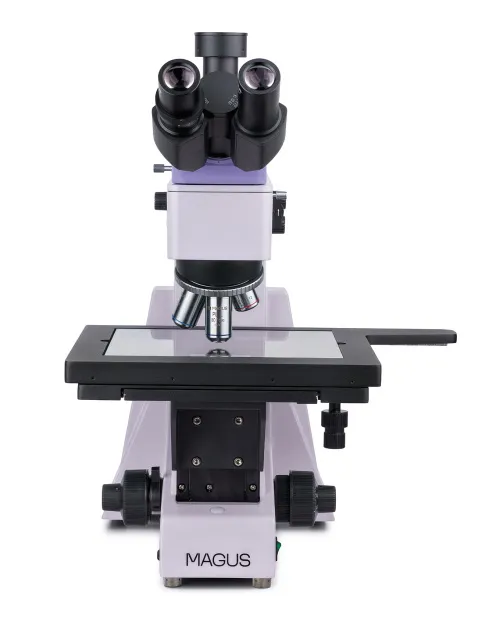

Металургичен цифров микроскоп MAGUS Metal D650

Металургичният микроскоп MAGUS Metal 650 има голяма предметна маса, на която можете да поставяте фотомаски, печатни платки, интегрални схеми и други дълги и широки образци за изследване с отразена светлина. Възможни са наблюдения по метода на светлото поле и чрез поляризирана светлина. Микроскопът предлага фокусиране с висока точност. Скалата за фино фокусиране с деление 0,7 µm прави лесна работата при големи увеличения. Използва се за извършване на научни изследвания в промишлени предприятия и за обучение на студенти по инженерни науки.

Цифрова камера

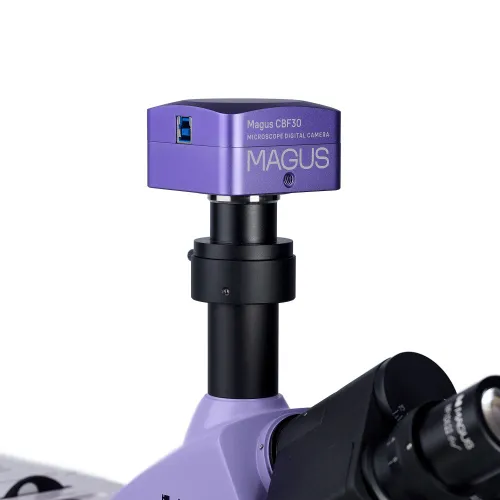

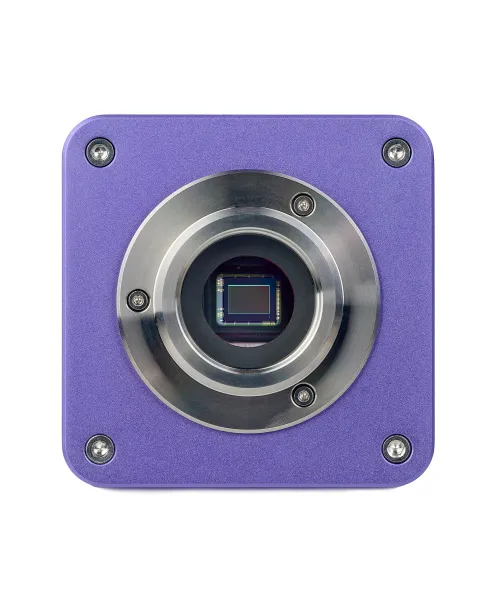

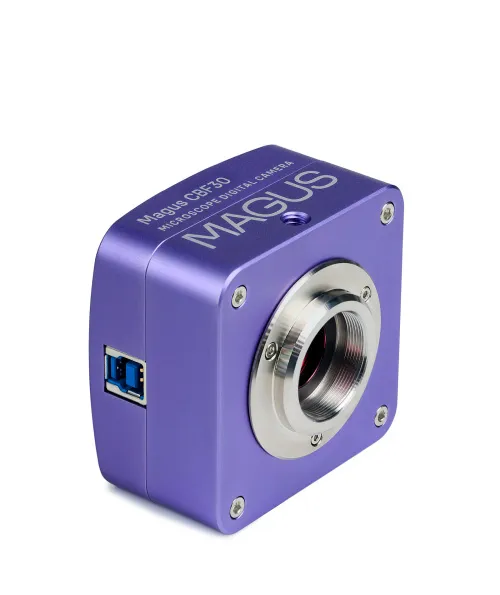

Цифровата камера MAGUS CBF30 Ви предоставя възможност за правене на снимки и видеозаписи през микроскоп, за редактиране на получените файлове, за организиране на презентации и за извършване на линейни и ъглови измервания на обекти (след правилно калибриране).
Устройството е предназначено за работа с микроскопи, при които се използват методът на светлото поле и обективи с увеличение 4x, 10x, 20x и 40x.

6,3 MP сензор Ви предоставя възможност за правене на ярки, детайлни снимки и видеозаписи с максимална разделителна способност 3072x2048 px. При необходимост разделителната способност може да бъде намалена на 1536x1024 px. Това обаче няма да се засегне кадровата честота, която ще остане 59 fps, като по този начин се гарантира плавен преход на кадрите без трептене или забавяне.

Цветният CMOS сензор SONY Exmor с фоново осветление Ви предоставя възможност за използване на камерата дори при слаба осветеност. Изображението ще остане отчетливо и ярко. Използването на адаптер с увеличение от 0,5х до 0,75х ще осигури възможно най-ясното изображение без изкривявания.

Оптика

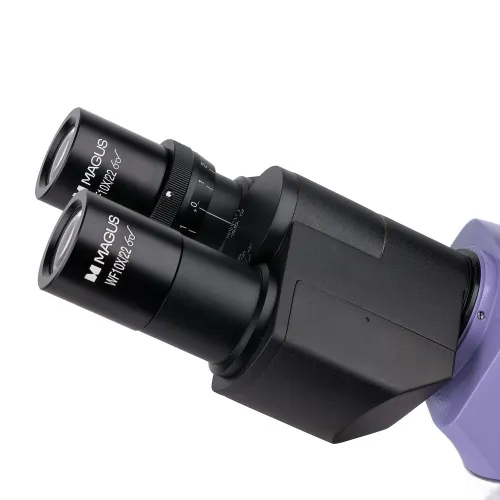

Планахроматичните оптични елементи с корекция до безкрайност осигуряват отчетливи, много детайлни изображения. Главата на микроскопа е тринокулярна, наклонена е на 30° и има тринокулярна тръба за монтиране на цифрова камера. Камерата (не е включена в комплекта) прави снимки и видеозаписи на изследването и извежда изображението от микроскопа на външен екран. Има двупозиционен разделител на лъча: 100:0 и 0:100. Светлинният лъч се насочва към окулярите или към камерата. На лявата тръба има пръстен за регулиране на диоптъра.

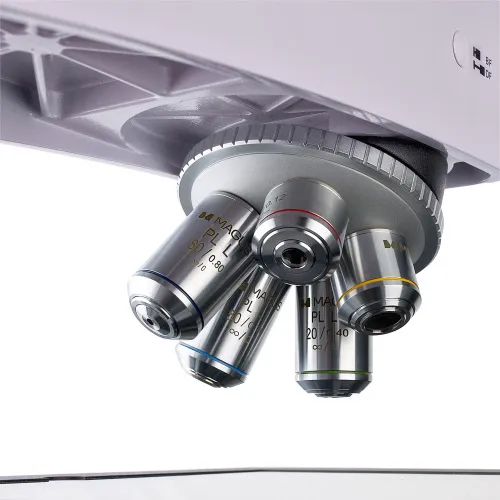

Можете да монтирате 5 обектива в револверната глава – всички те са включени в комплекта. За да постигнете по-голямо увеличение, можете да монтирате допълнителни обективи вместо базовите. В базовата конфигурация увеличението на микроскопа е в диапазона от 50 до 800x. Револверната глава с обективи е ориентирана навътре – потребителят може да вижда обективите, поставени в оптичния път.

Осветление

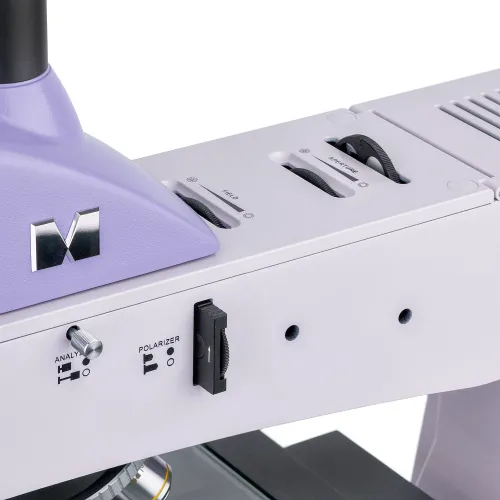

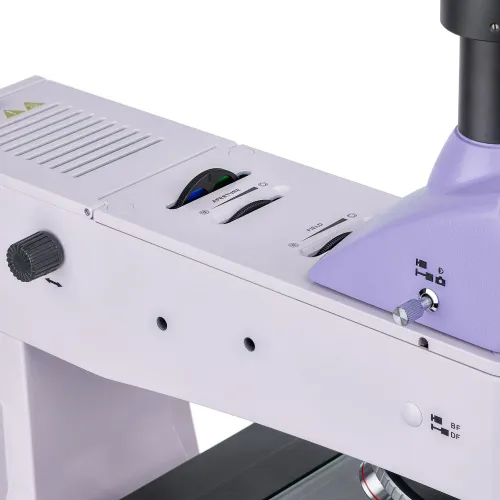

Системата за отразена светлина комбинира три центриращи се елемента: източник на светлина, апертура и полева диафрагма. Халогенният илюминатор 30 W излъчва топла светлина, при което продължителната работа с микроскопа не изморява очите Ви. Яркостта на осветлението може да се регулира и осветлението на Кьолер може да се настройва. Системата за отразена светлина се доставя също и с устройство за поляризация: вграден анализатор и разглобяем въртящ се поляризатор. Налице е набор от цветни филтри.

Предметна маса и фокусиращ механизъм

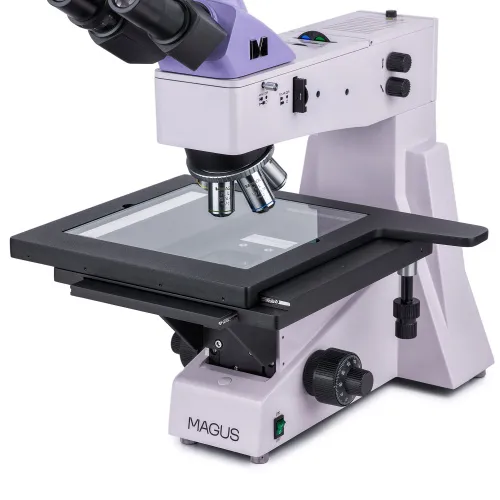

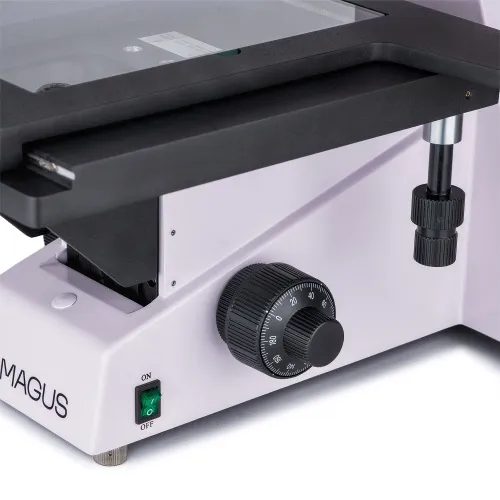

Най-интересната част от конструкцията на микроскопа е предметната маса с размер 280 x 270 mm, която може да се премества по две оси в рамките на 204 mm. Поради това можете да наблюдавате големи образци и лесно да изследвате повърхността им. Бутоните за грубо и фино фокусиране са коаксиални и се намират от двете страни на микроскопа, със застопоряващ се бутон и бутон за регулиране на затягането на грубото фокусиране. Бутоните се намират близо до основата на микроскопа, така че по време на наблюдението можете да поставите ръцете си свободно върху масата и да заемете удобна позиция.

Принадлежности

Наборът от съвместими с микроскопа принадлежности на MAGUS Metal 650 включва окуляри, обективи с голямо работно разстояние, цифрови камери и калибрационни образци. Допълнителните принадлежности могат да се използват за разширяване възможностите на микроскопа.

Основни характеристики на микроскопа:

• Голяма предметна маса с широк диапазон на движение за работа с дълги и широки образци
• Размер на делението на скалата за фино фокусиране 0,7 µm за лесно фокусиране при големи увеличения; грубо фокусиране със застопоряващ се бутон и бутон за регулиране на затягането
• Тринокулярна глава с тринокулярна тръба и разделител на лъча
• Илюминатор за отразена светлина: мощна халогенна крушка 30 W с възможност за регулиране на яркостта, и променливотоково захранване
• Устройство за поляризация, елементи на илюминатора за отразена светлина, които могат да се центрират, осветление на Кьолер, цветни филтри
• Широка гама съвместими допълнителни принадлежности

Основни характеристики на камерата:

• Препоръчва се използване на обективи с малко увеличение
• Цветен светлочувствителен сензор за получаване на ясни изображения, дори при слаба осветеност
• Кадрова честота 59 fps, която е достатъчна за наблюдение на движещи се обекти и бързо протичащи процеси
• Комплектът включва софтуер, който гарантира напълно действието на всички функции на камерата и съответно „бърз старт”
• Надежден интерфейс USB 3.0 за високи скорости на пренос на данните
• Регулиране на разделителната способност, така че да можете да изберете най-подходящата опция по всяко време

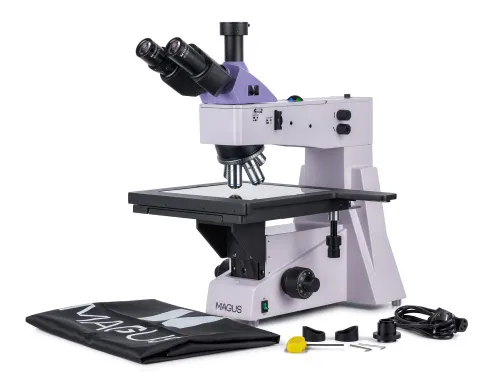

Комплектът включва:

• Цифрова камера MAGUS CBF30 (цифрова камера, USB кабел, инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
• Основа с вход за захранване източник за отразена светлина, фокусиращ механизъм, предметна маса и револверна глава
• Тринокулярна глава
• Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 WD 26,1 mm
• Планахроматичен обектив с корекция до безкрайност: PL L10х/0,25 WD 20,2 mm
• Планахроматичен обектив с корекция до безкрайност: PL L20х/0,40 WD 8,80 mm
• Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 WD 3,68 mm
• Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 WD 1,25 mm
• Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
• Адаптер за C-образна монтировка 1x
• Шестостенен ключ
• Променливотоков захранващ кабел
• Покривало против прах
• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала
• Окуляр 12,5x/14 mm (2 бр.)
• Окуляр 15x/15 mm (2 бр.)
• Окуляр 20x/12 mm (2 бр.)
• Окуляр 25x/9 mm (2 бр.)
• Планахроматичен обектив с корекция до безкрайност: PL L40х/0,60 WD: 3,98 mm
• Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 WD: 2,08 mm
• Планахроматичен обектив с корекция до безкрайност: PL L100x/0,85 (сух) WD 0,40 mm
• Калибрационен образец
