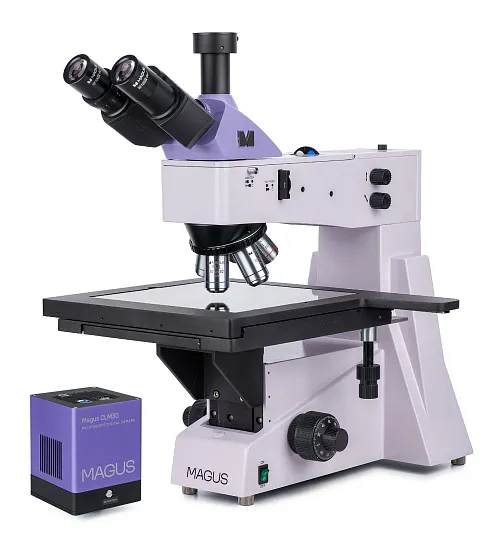

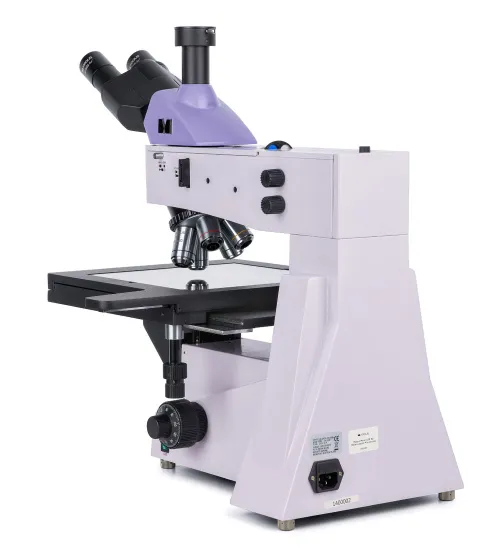

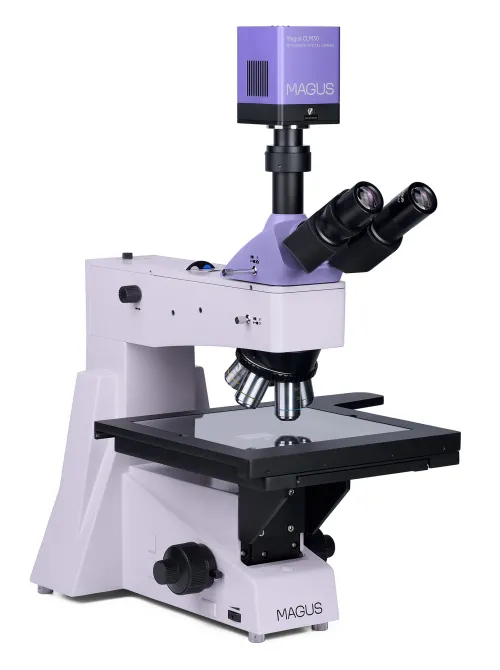

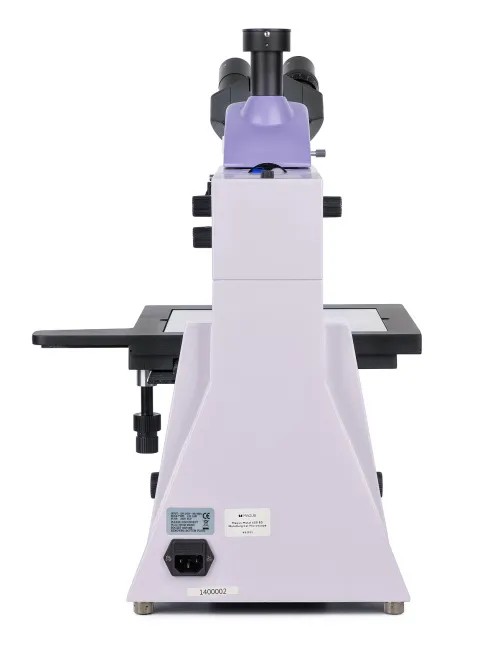

Металургичен цифров микроскоп MAGUS Metal D650 BD
С камера. Увеличение: 50–800х. Тринокулярна глава, планахроматични обективи за наблюдение по методите на светлото и тъмното поле, халогенен илюминатор за отразена светлина 50 W, скала за фино фокусиране с деление 0,7 µm, голяма предметна маса
ИД на продукт | 83034 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018423 |
Размер на опаковката (Д x Ш x В) | 58x49x60 cm |
Транспортно тегло | 23.8 kg |
Металургичният цифров микроскоп MAGUS Metal D650 BD е подходящ за наблюдение на повърхностите на фотомаски, интегрални схеми, печатни платки и други дълги и широки образци. Той е оборудван с голяма предметна маса, на която могат лесно да се поместват големи образци, и с фино фокусиране, с размер на делението на скалата за фино фокусиране 0,7 µm за лесно фокусиране при големи увеличения. Микроскопски техники за наблюдение по метода на светлото поле, тъмното поле и с поляризирана светлина. Микроскопът е подходящ за лаборатории за контрол на качеството, изследователски центрове и университетски факултети.

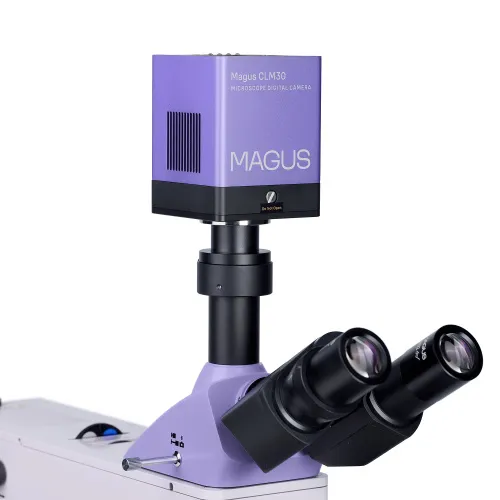

Цифрова камера

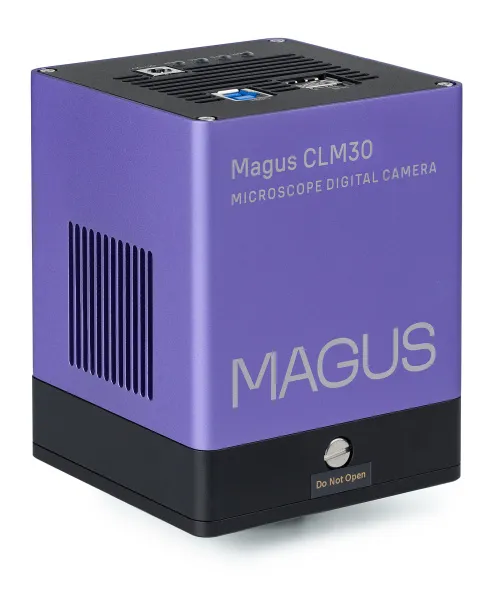

Цифровата камера MAGUS CLM30 е предназначена за микроскопия по метода на светлото поле и по метода на тъмното поле.
Камерата е оборудвана с 8,3 MP сензор и създава реалистични изображения с разделителна способност 3840x2160 px. Препоръчва се камерата да се използва с обективи с увеличение 4x, 10x, 20х и 40x. Когато се работи с обективи с ниско увеличение, камерата ще Ви позволи да виждате по-фините детайли.
Видеото се записва с 45 fps или 70 fps в зависимост от резолюцията: те са плавни с меки и фини преходи между кадрите. Движението на пробата се показва в реално време без закъснение. Камерата улеснява работата с движещи се обекти и е подходяща за демонстрации в класна стая.

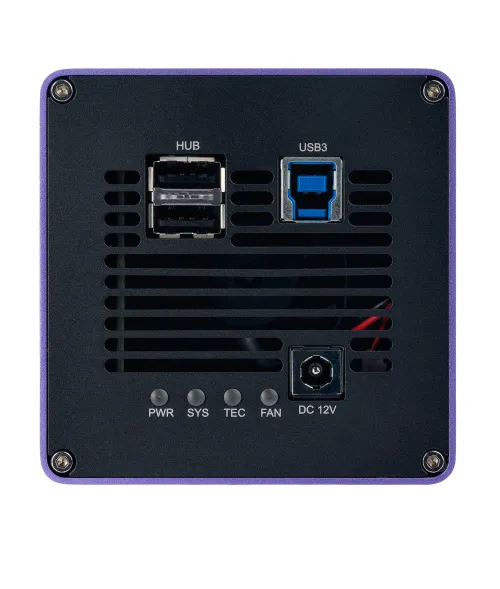

Камерата е снабдена с интерфейс USB 3.0. Скоростта на предаване на данни е 10 пъти по-висока от тази на камерите с USB 2.0. Високоскоростната камера се препоръчва за професионални лаборатории, изследвания или университетско обучение.
Оптика

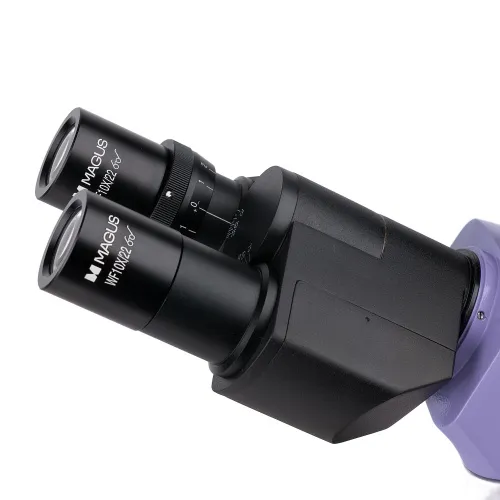

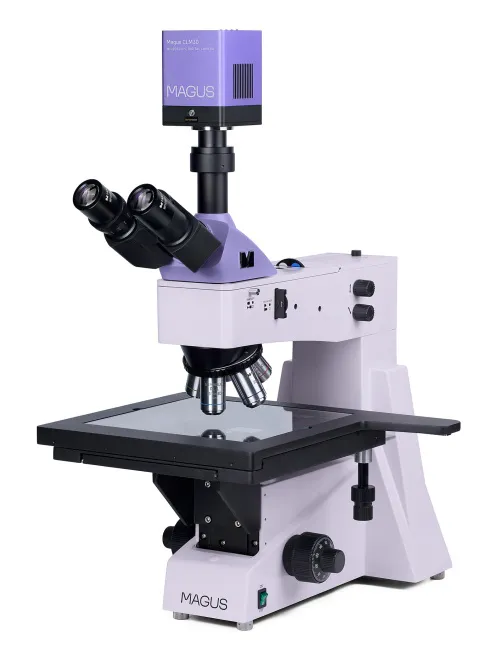

Тринокулярната глава има тринокулярна тръба за монтиране на цифрова камера. Бутонът за избор “светлина/камера” насочва светлинния лъч към камерата, за да се получат ярки и детайлни снимки и видеозаписи, които могат да се показват на външен екран. Камерата не е включена в базовата конфигурация. На левия окуляр има пръстен за регулиране на диоптрите за коригиране на изображението.

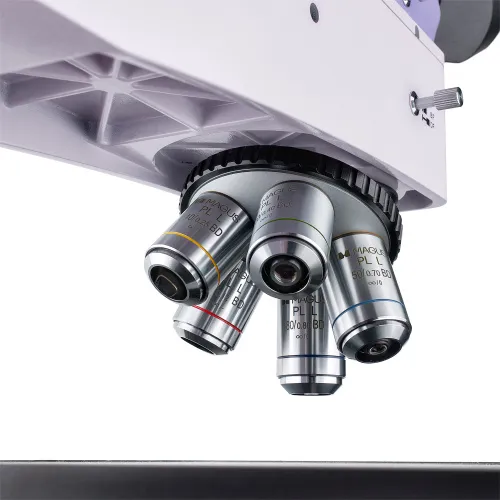

Планахроматичните обективи със символ BD са предназначени специално за микроскопия по метода на светлото и тъмното поле. Обективите са с голямо работно разстояние. В комплекта са включени пет броя, по един във всеки от слотовете на револверната глава. При необходимост всеки от монтираните обективи може да се замени бързо с друг. Коригирани до безкрайност оптични елементи с увеличение от 50x до 800x. Револверната глава с обективи е ориентирана навътре – потребителят може да вижда обективите, поставени в оптичния път.
Осветление

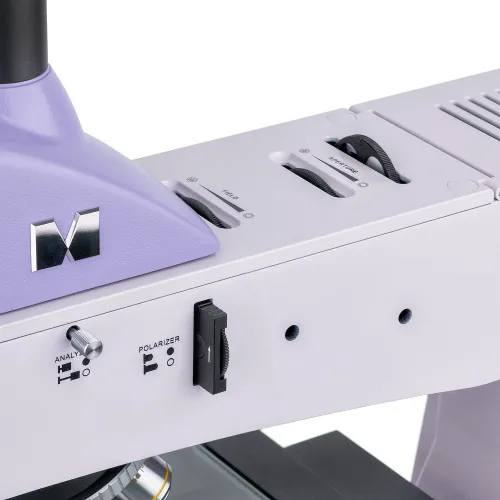

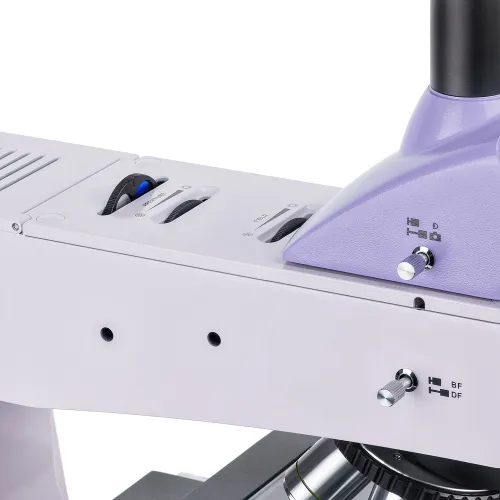

Системата за осветление с отразена светлина е проектирана така, че всички наблюдения да бъдат възможно най-детайлни, независимо от използваните обектив и микроскопски метод. Източникът на светлина е халогенна крушка 50 W, която излъчва ярка равномерна и топла светлина. За регулиране на осветлението може да се използва методът на Колер, има цветни филтри и устройство за поляризация (вграден анализатор и поляризатор, който може да се демонтира). Източникът на светлина, диафрагмата на апертурата и полевата диафрагма могат да се центрират. Осветителната система включва също устройство за метода на тъмното поле.

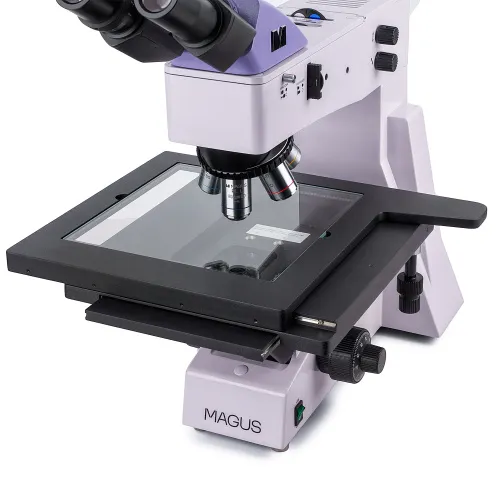

Предметна маса и фокусиращ механизъм

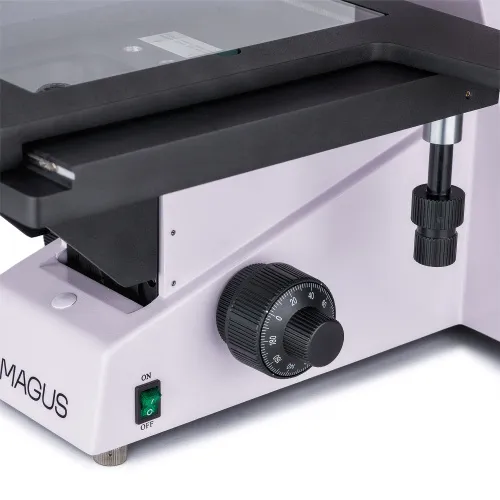

Специална характеристика на микроскопа е голямата предметна маса с размери 280 x 270 mm, с обхват на движение 204 mm по осите X и Y. Фокусирането се регулира чрез въртене на бутоните за грубо и фино фокусиране. Те се движат плавно и надеждно, и благодарение на стойността на деленията на скалата за фино фокусиране е възможна фина работа при големи увеличения. Грубото фокусиране има застопоряващ бутон и регулиране на затягането. Бутоните за фокусиране са разположени в основата на микроскопа и поради това можете да заемете отпусната и удобна позиция. Можете да поставите ръцете си върху масата, вместо да ги държите повдигнати.
Принадлежности
За да се възползвате максимално от микроскопа MAGUS Metal 650 BD, вземете допълнителни принадлежности: окуляри, обективи с голямо работно разстояние за наблюдение по метода на светлото и тъмното поле, калибрационни образци, цифрови фотоапарати.
Основни характеристики на микроскопа:
- Прецизно фокусиране: размер на делението на скалата за фино фокусиране 0,7 µm; грубото фокусиране има застопоряващ се бутон и регулиране на затягането
- Голяма предметна маса за наблюдение на дълги и широки обекти, голям диапазон на преместване на предметната маса по две оси
- Планахроматични оптични елементи, тринокулярна глава с разделител на лъча 100:0 и 0:100, тринокулярна тръба за монтиране на камера
- Източникът на светлина, диафрагмата на апертурата и полевата диафрагма могат да се центрират, регулиране на осветлението на Кьолер, устройство за поляризация, комплект цветни филтри, микроскопия по метода на тъмното поле
- Илюминатор – халогенна лампа 50 W със захранване 220 V и регулиране на яркостта
- Допълнителни принадлежности
Основни характеристики на камерата:
- За микроскопски наблюдения по метода на светлото поле с обективи 4x, 10x, 20x и 40x
- Разделителна способност 8,3 MP: когато се работи с обективи с ниско увеличение, камерата ще Ви позволи да виждате по-фините детайли
- 45 fps и 70 fps при разделителни способности 3840x2160 px и 1920x1080 px за наблюдение на движещи се образци, видеозаписи и движение на пробите без трептене и забавяне
- Елементът на Пелтие понижава температурата на сензора по време на продължителни операции и премахва топлинния шум. Следователно могат да се използват ниски скорости на затвора по време на снимки.

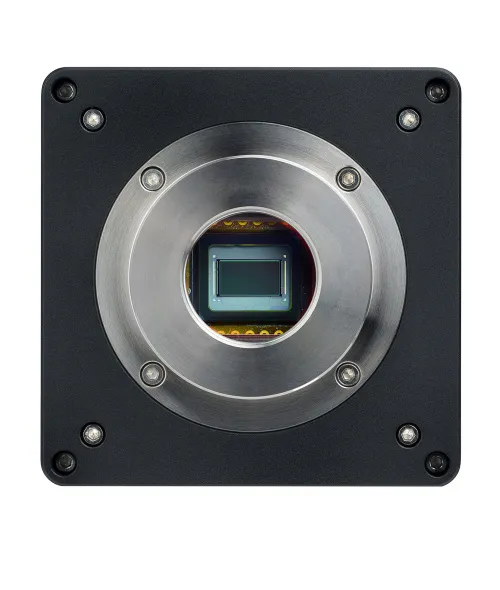

- Цветният CMOS сензор SONY Exmor със задно осветяване осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове.
- Интерфейс USB 3.0 за бързо и плавно прехвърляне на данни
- Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания

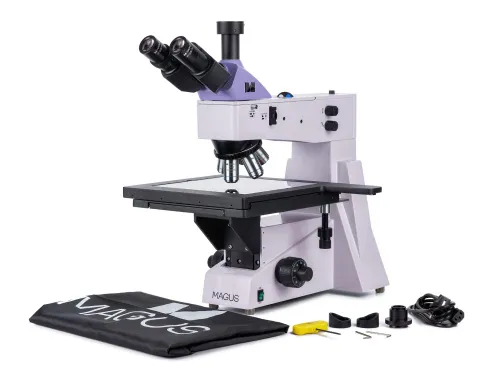

Комплектът включва:
- Цифровата камера MAGUS CLM30 (цифрова камера, USB кабел, адаптер за 12 V, 3 A, кутия, инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
- Основа с вход за захранване, илюминатор за отразена светлина, фокусиращ механизъм, предметна маса и револверна глава
- Тринокулярна глава
- Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 BD WD 9,7 mm
- Планахроматичен обектив с корекция до безкрайност: PL L10x/0,25 BD WD 9,3 mm
- Планахроматичен обектив с корекция до безкрайност: PL L20x/0,40 BD WD 7,2 mm
- Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 BD WD 2,5 mm
- Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 BD WD: 0,8 mm
- Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
- Адаптер за C-образна монтировка 1x
- Шестостенен ключ
- Променливотоков захранващ кабел
- Покривало против прах
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm със скала
- Окуляр 12,5x/14 mm (2 бр.)
- Окуляр 15x/15 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Планахроматичен обектив с корекция до безкрайност: PL L40x/0,60 BD WD 3,0 mm
- Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 BD WD: 1,9 mm
- Планахроматичен обектив с корекция до безкрайност: PL L100х/0,85 (сух) BD WD: 0,4 mm
- Калибрационен образец
ИД на продукт | 83034 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018423 |
Размер на опаковката (Д x Ш x В) | 58x49x60 cm |
Транспортно тегло | 23.8 kg |
Тип | светлина/оптичен, металургичен |
Глава | тринокулярни |
Глава | Siedentopf |
Ъгъл на наклон на главата | 30 ° |
Увеличение, x | базово 50–800 (*опция: 50–1000/1250/1500/2000/2500) |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Обективи | планахроматични с корекция до безкрайност: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD, PL L80x/0,80 BD; парфокално разстояние 45 mm (*опция: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L100x/0,85 BD (сух)) |
Револверна глава | за 5 обектива |
Работна дистанция, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Разстояние между окулярите, mm | 48 — 75 |
Предметна маса, mm | 280x270 |
Диапазон на движение на предметната маса, mm | 204/204 |
Характеристики на предметната маса | двуосна механична |
Регулиране на диоптъра на окуляра, диоптри | ±5 (на лявата тръба) |
Диафрагма | вградена апертура и полева |
Фокусиране | коаксиален, грубо фокусиране (30 mm, 13,1 mm/кръг, със застопоряващ се бутон и бутон за регулиране на затягането) и фино фокусиране (0,0007 mm) |
Осветление | халогенно |
Регулиране на яркостта | ✓ |
Захранване | 220±22 V, 50 Hz, променливотокова мрежа |
Тип на светлинния източник | 12 V/50 W |
Светлинни филтри | зелен, син, жълт, матов |
Диапазон на работната температура, °C | 5...+35 |
Допълнително | вграден анализатор и поляризатор, който може да се демонтира, устройство за изследване по метода на тъмното поле |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Приложение | металургичен |
Място на осветлението | горен |
Метод за изследване | на светлото поле, тъмно поле, поляризация |
Торбичка/калъф/чанта в комплект | покривало против прах |
Цифрова камера | |
Сензор | SONY Exmor CMOS |
Цветен/монохромен | цветен |
Мегапиксела | 8.3 |
Максимална разделителна способност, пиксели | 3840x2160 |
Размер на сензора | 1/1,2'' (11,14x6,26 mm) |
Размер на пиксела, μm | 2.9x2.9 |
Двустепенен термоелектрически модул (елемент на Пелтие), който да нагласи температурата на 42°C под температурата на помещението | ✓ |
Светлочувствителност | 5970 mV при 1/30 s |
Отношение сигнал/шум | 0,15 mV при 1/30 s |
Време за експозиция | 0,1 ms – 1 h |
Видеозапис | ✓ |
Честота на кадрите, fps при разделителна способност | 45 при 3840x2160, 70 при 1920x1080 |
Цифров обем на АЦП (битове) | 8/12 (избираем) |
Място на монтаж | тринокулярна тръба |
Формат на изображението | *.jpg, *.bmp, *.png, *.tif |
Видео формат | изход: *.wmv, *.avi, *.h264 (Windows 8 и по-нова), *h265 (Windows 10 и по-нова) |
Спектрален диапазон, nm | 380–650 (вграден инфрачервен филтър) |
Тип на затвора | ERS (електронен преместващ се затвор) |
Баланс на бялото | ръчно, автоматично |
Контрол на експозицията | ръчно, автоматично |
Характеристики на софтуера | размер на изображението, яркост, време за експозиция |
Софтуер | MAGUS View |
Изход | USB 3.0, 5 Gb/s |
Изисквания към системата | Windows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 2 GB RAM, порт USB 3.0, CD-ROM, 17" или по-голям дисплей |
Тип на монтажа | C-образна монтировка |
Тяло | алуминиева сплав |
Захранване на камерата | постояннотоково, 5 V, от USB порта на компютър; адаптер за 12 V, 3 A за захранване на елемента на Пелтие |
Диапазон на работната температура на камерата, °С | -10...+50 |
Диапазон на работната влажност, % | 30 — 80 |
