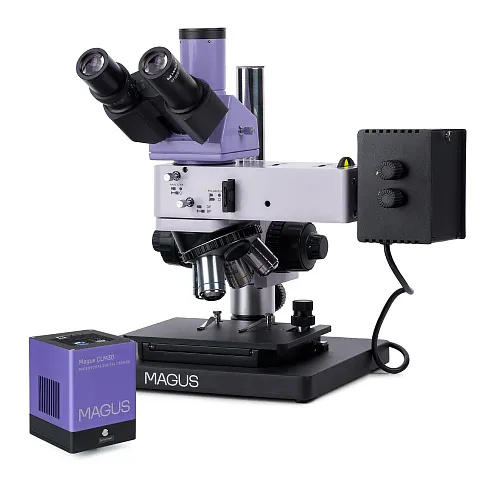

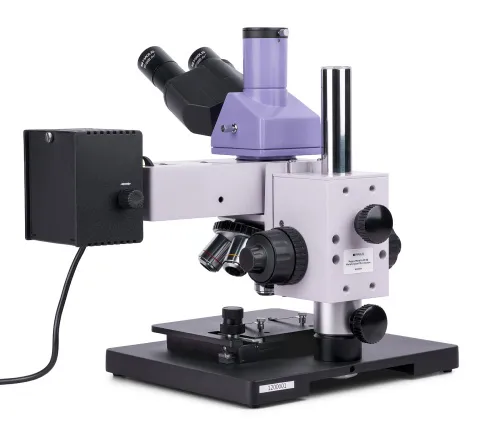

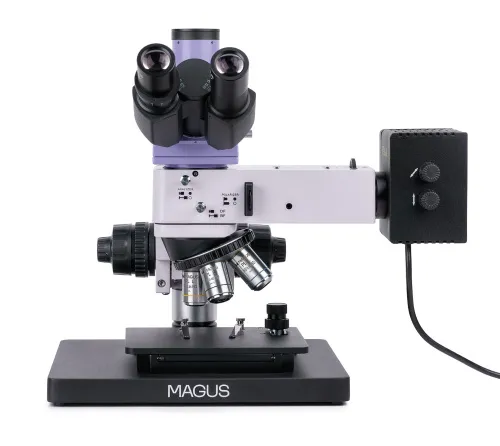

Металургичен цифров микроскоп MAGUS Metal D630 BD
С камера. Увеличение: 50–500х. Компактна стойка на микроскопа, тринокулярна глава, планахроматични обективи за наблюдение по метода на светлото поле и по метода на тъмното поле, халогенен илюминатор за отразена светлина 50 W
ИД на продукт | 83030 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018362 |
Размер на опаковката (Д x Ш x В) | 39x37x73 cm |
Транспортно тегло | 22.3 kg |
Металургичен цифров микроскоп MAGUS Metal D630 BD за наблюдение по микроскопските методи на светлото поле, на тъмното поле и с поляризация. Мощното халогенно осветление създава качествено изображение с всеки обектив и всеки микроскопски метод. Микроскопът е предназначен за контрол на качеството и изследване на микроструктурата на метални и полупроводникови материали, както и на непрозрачни обекти. Той се използва за провеждане на изследвания в производствени предприятия, в лабораториите на изследователски центрове и в университетски факултети.

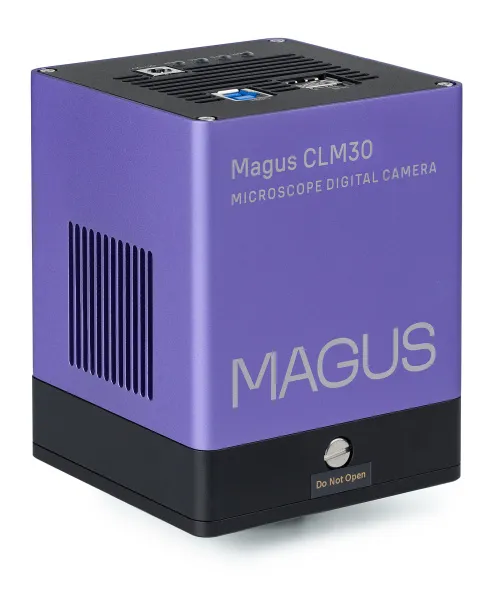

Цифрова камера

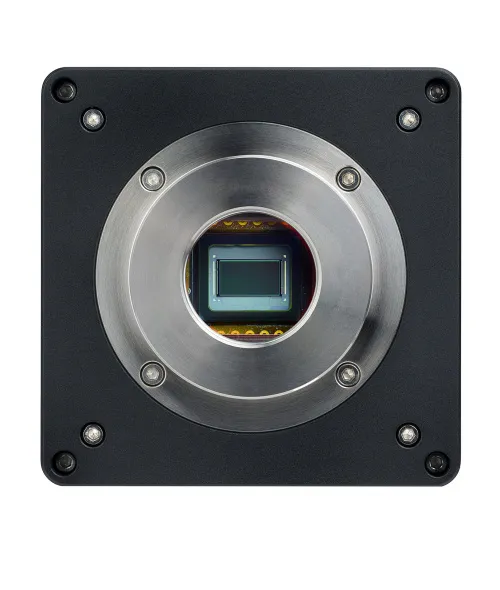

Цифровата камера MAGUS CLM30 е предназначена за микроскопия по метода на светлото поле и по метода на тъмното поле.
Камерата е оборудвана с 8,3 MP сензор и създава реалистични изображения с разделителна способност 3840x2160 px. Препоръчва се камерата да се използва с обективи с увеличение 4x, 10x, 20х и 40x. Когато се работи с обективи с ниско увеличение, камерата ще Ви позволи да виждате по-фините детайли.
Видеото се записва с 45 fps или 70 fps в зависимост от резолюцията: те са плавни с меки и фини преходи между кадрите. Движението на пробата се показва в реално време без закъснение. Камерата улеснява работата с движещи се обекти и е подходяща за демонстрации в класна стая.
Камерата е снабдена с интерфейс USB 3.0. Скоростта на предаване на данни е 10 пъти по-висока от тази на камерите с USB 2.0. Високоскоростната камера се препоръчва за професионални лаборатории, изследвания или университетско обучение.
Оптика

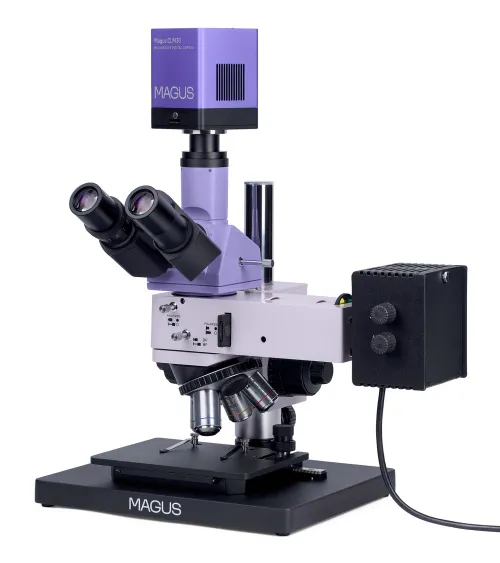

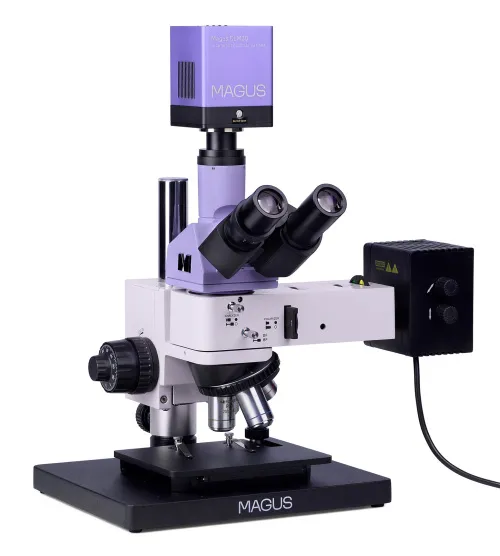

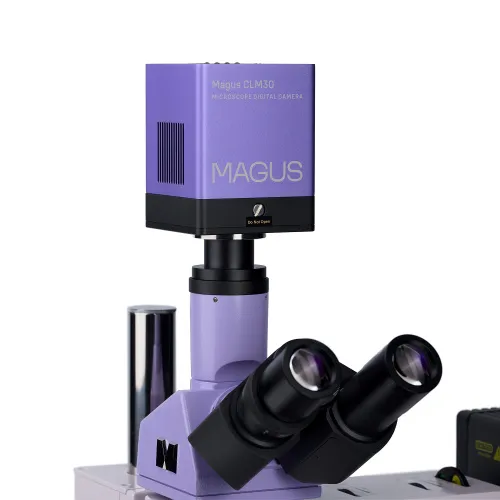

Тринокулярната глава има тринокулярна тръба, в която се монтира цифрова камера (не е приложена). Светлинният лъч се насочва към окулярите или към тринокулярната тръба чрез бутона за избор на светлинния път на окулярите/камерата. Тринокулярната глава е наклонена на 30° за лесно наблюдение. Пръстенът за регулиране на диоптъра се намира на лявата тръба.

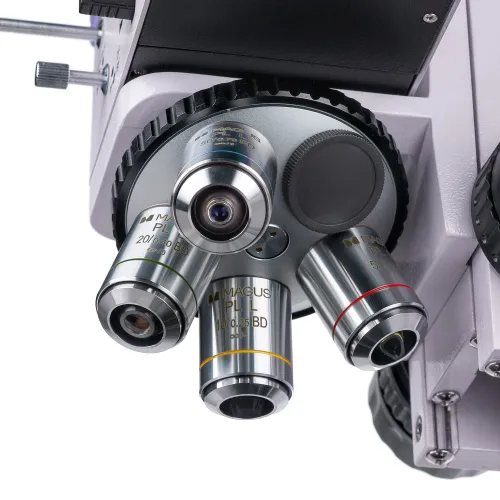

След монтирането на доставените обективи в револверната глава един слот остава свободен за допълнителен обектив. Всички основни обективи са планахроматични с голямо фокусно разстояние и са подходящи за микроскопия по метода на светлото и тъмното поле.
Осветление

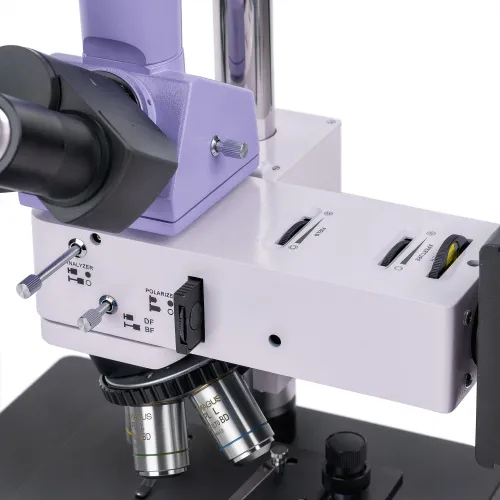

За наблюдения по метода на тъмното поле микроскопът е оборудван с халогенна крушка с повишена мощност (50 W). Системата за осветяване с отразена светлина включва допълнително: набор от филтри, диафрагма на апертурата и полева диафрагма, устройство за работа по метода на тъмното поле, вграден анализатор и поляризатор, който може да се отстранява. Апертурите и източникът на светлина могат да се центрират. Осветлението на Köhler може да се настройва.
Предметна маса и фокусиращ механизъм

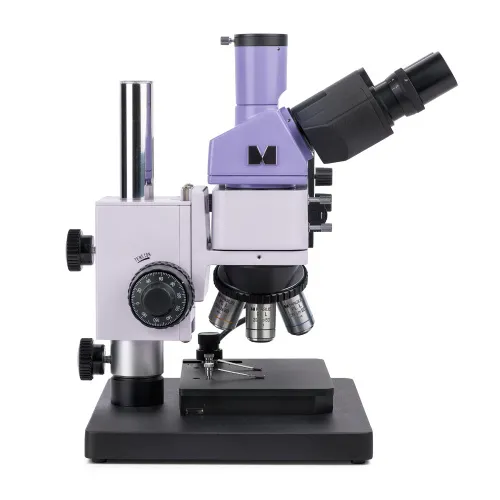

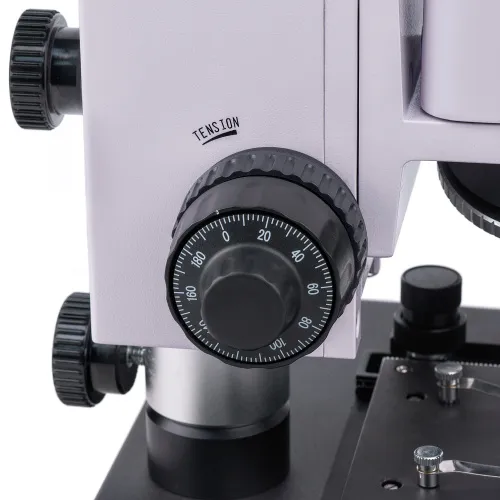

Микроскопът има интересна конструкция на стойката и фокусиращия механизъм – образецът може да бъде с всякакви размер и височина. Друга характеристика е неговия малък размер – микроскопът може да се поставя лесно върху повърхности с максимална височина 40 cm. Бутоните за грубо и фино фокусиране са коаксиални и се намират от двете страни на тялото на микроскопа. Също може да се регулира затягането на грубото регулиране на фокуса.
Принадлежности
Допълнителни принадлежности за микроскопа MAGUS Metal 630 BD могат да се поръчат отделно. Те включват съвместими окуляри, обективи с голямо фокусно разстояние за работа по методите на светлото и тъмното поле, калибрационни образци и цифрови камери.
Основни характеристики на микроскопа:
- Подходящ за изучаване на непрозрачни образци с всякакви размер и височина
- Тринокулярна глава с тринокулярна тръба за монтиране на цифрова камера и с разделител на лъча 100/0 и 0/100
- Наблюдения с отразена светлина по микроскопските методи на светлото поле, на тъмното поле и с поляризация
- Мощността на халогенния източник на светлина е увеличена на 50 W (подходяща за изследване по метода на тъмното поле)
- Полева диафрагма и диафрагма на апертурата за осветлението на Кьолер, така също комплект цветни светлинни филтри, центриране на двете диафрагми и източник на светлина
- Компактна конструкция на стойката за монтиране на микроскопа в малки пространства
- Голям набор от допълнителни принадлежности
Основни характеристики на камерата:
- За микроскопски наблюдения по метода на светлото поле с обективи 4x, 10x, 20x и 40x
- Разделителна способност 8,3 MP: когато се работи с обективи с ниско увеличение, камерата ще Ви позволи да виждате по-фините детайли
- 45 fps и 70 fps при разделителни способности 3840x2160 px и 1920x1080 px за наблюдение на движещи се образци, видеозаписи и движение на пробите без трептене и забавяне
- Елементът на Пелтие понижава температурата на сензора по време на продължителни операции и премахва топлинния шум. Следователно могат да се използват ниски скорости на затвора по време на снимки.
- Цветният CMOS сензор SONY Exmor със задно осветяване осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове.

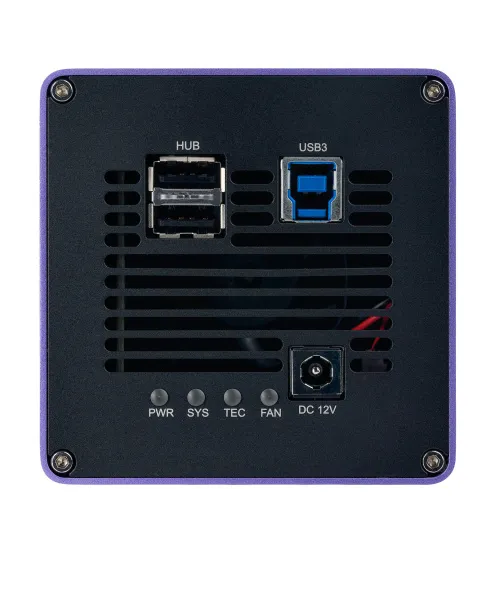

- Интерфейс USB 3.0 за бързо и плавно прехвърляне на данни
- Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания

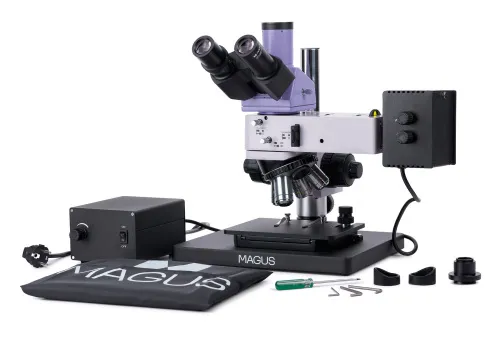

Комплектът включва:
- Цифровата камера MAGUS CLM30 (цифрова камера, USB кабел, адаптер за 12 V, 3 A, кутия, инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
- Стойка с фокусиращ механизъм, предметна маса и револверна глава
- Илюминатор за отразена светлина с корпус на осветителното тяло
- Тринокулярна глава
- Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 BD WD 9,7 mm
- Планахроматичен обектив с корекция до безкрайност: PL L10x/0,25 BD WD 9,3 mm
- Планахроматичен обектив с корекция до безкрайност: PL L20x/0,40 BD WD 7,2 mm
- Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 BD WD 2,5 mm
- Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
- Адаптер за C-образна монтировка 1x
- Шестостенен ключ
- Основа с вход за захранването
- Захранващ кабел
- Захранващ кабел на илюминатора за отразена светлина
- Покривало против прах
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm със скала
- Окуляр 12,5x/14 mm (2 бр.)
- Окуляр 15x/15 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Планахроматичен обектив с корекция до безкрайност: PL L40x/0,60 BD WD 3,0 mm
- Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 BD WD 1,9 mm
- Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 BD WD 0,8 mm
- Планахроматичен обектив с корекция до безкрайност: PL L100х/0,85 (сух) BD WD 0,4 mm
- Калибрационен образец
ИД на продукт | 83030 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018362 |
Размер на опаковката (Д x Ш x В) | 39x37x73 cm |
Транспортно тегло | 22.3 kg |
Тип | светлина/оптичен, металургичен |
Глава | тринокулярни |
Глава | Siedentopf |
Ъгъл на наклон на главата | 30 ° |
Увеличение, x | 50–500 базово (*опция: 50–1000/1250/1500/2000/2500) |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Обективи | планахроматични с корекция до безкрайност: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; парфокална височина 45 mm (*опция: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (сух)) |
Револверна глава | за 5 обектива |
Работна дистанция, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Разстояние между окулярите, mm | 48 — 75 |

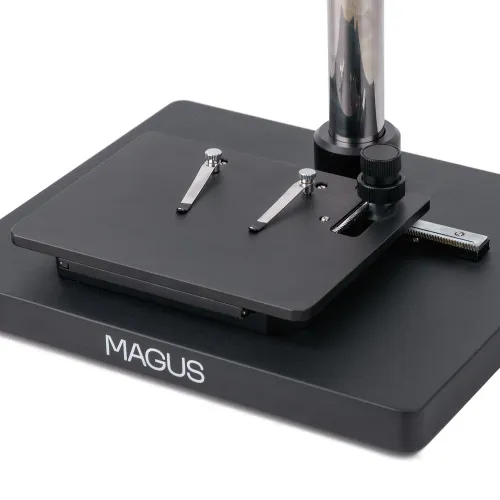

Предметна маса, mm | 185x140 |
Диапазон на движение на предметната маса, mm | 35/30 |
Характеристики на предметната маса | двуосова механична; размер на основата на микроскопа: 300x240 mm |
Регулиране на диоптъра на окуляра, диоптри | ±5 (на лявата тръба) |
Диафрагма | вградена апертура и полева |
Фокусиране | коаксиален, грубо (с регулиране на затягането на механизма за грубо фокусиране) и фино (0,002 mm) |
Осветление | халогенно |
Регулиране на яркостта | ✓ |
Захранване | 220±22 V, 50 Hz, променливотокова мрежа |
Тип на светлинния източник | 12 V/50 W |
Светлинни филтри | зелен, син, жълт, матов |
Диапазон на работната температура, °C | 5...+35 |
Допълнително | вграден анализатор и поляризатор, който може да се демонтира, устройство за изследване по метода на тъмното поле |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Приложение | металургичен |
Място на осветлението | горен |
Метод за изследване | на светлото поле, тъмно поле, поляризация |
Торбичка/калъф/чанта в комплект | покривало против прах |
Цифрова камера | |
Сензор | SONY Exmor CMOS |
Цветен/монохромен | цветен |
Мегапиксела | 8.3 |
Максимална разделителна способност, пиксели | 3840x2160 |
Размер на сензора | 1/1,2'' (11,14x6,26 mm) |
Размер на пиксела, μm | 2.9x2.9 |
Двустепенен термоелектрически модул (елемент на Пелтие), който да нагласи температурата на 42°C под температурата на помещението | ✓ |
Светлочувствителност | 5970 mV при 1/30 s |
Отношение сигнал/шум | 0,15 mV при 1/30 s |
Време за експозиция | 0,1 ms – 1 h |
Видеозапис | ✓ |
Честота на кадрите, fps при разделителна способност | 45 при 3840x2160, 70 при 1920x1080 |
Цифров обем на АЦП (битове) | 8/12 (избираем) |
Място на монтаж | тринокулярна тръба |
Формат на изображението | *.jpg, *.bmp, *.png, *.tif |
Видео формат | изход: *.wmv, *.avi, *.h264 (Windows 8 и по-нова), *h265 (Windows 10 и по-нова) |
Спектрален диапазон, nm | 380–650 (вграден инфрачервен филтър) |
Тип на затвора | ERS (електронен преместващ се затвор) |
Баланс на бялото | ръчно, автоматично |
Контрол на експозицията | ръчно, автоматично |
Характеристики на софтуера | размер на изображението, яркост, време за експозиция |
Софтуер | MAGUS View |
Изход | USB 3.0, 5 Gb/s |
Изисквания към системата | Windows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 2 GB RAM, порт USB 3.0, CD-ROM, 17" или по-голям дисплей |
Тип на монтажа | C-образна монтировка |
Тяло | алуминиева сплав |
Захранване на камерата | постояннотоково, 5 V, от USB порта на компютър; адаптер за 12 V, 3 A за захранване на елемента на Пелтие |
Диапазон на работната температура на камерата, °С | -10...+50 |
Диапазон на работната влажност, % | 30 — 80 |
