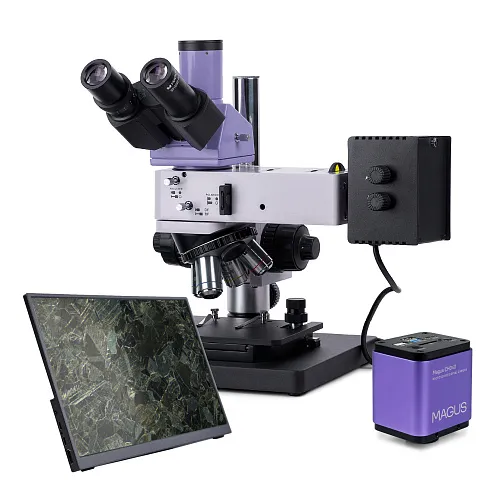

Металургичен цифров микроскоп MAGUS Metal D630 BD LCD
С камера и монитор. Увеличение: 50–500х. Компактна стойка на микроскопа, тринокулярна глава, планахроматични обективи за наблюдение по метода на светлото поле и по метода на тъмното поле, халогенен илюминатор за отразена светлина 50 W
ИД на продукт | 83031 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018379 |
Размер на опаковката (Д x Ш x В) | 39x37x73 cm |
Транспортно тегло | 22.25 kg |
Металургичен цифров микроскоп MAGUS Metal D630 BD LCD за наблюдение по микроскопските методи на светлото поле, на тъмното поле и с поляризация. Мощното халогенно осветление създава качествено изображение с всеки обектив и всеки микроскопски метод. Микроскопът е предназначен за контрол на качеството и изследване на микроструктурата на метални и полупроводникови материали, както и на непрозрачни обекти. Той се използва за провеждане на изследвания в производствени предприятия, в лабораториите на изследователски центрове и в университетски факултети.
Цифрова камера
MAGUS CHD40 е цифрова HDMI камера с три видео интерфейса и автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора.
Камерата е оборудвана с 8 MP сензор и създава реалистични изображения с разделителна способност 4К (3840x2160 px), когато е свързана чрез HDMI или USB 3.0. Когато е свързана чрез Wi-Fi, качеството на изображението е Full HD (1920x1080 px).
Камерата използва интерфейс HDMI за свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без връзка с компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Можете да свържете камерата с компютър чрез Wi-Fi или USB 3.0. Видеозаписът се прави с 30 fps.
Камерата комбинира висока честота на кадрите в секунда и широколентов HDMI. Поради това видеозаписите са ярки, няма „замръзвания“ или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.
Монитор
Мониторът MAGUS MCD40 е предназначен за използване на системата за визуализация на микроскопа MAGUS. Той е свързан към камера, която е монтирана на микроскопа за показване на изображения в реално време. Може да работи с 4K HDMI камери MAGUS. Диагоналът на екрана е 13,3 инча. IPS матрицата осигурява ярки изображения при големи ъгли на видимост. Ако погледнете към дисплея под ъгъл, възпроизвеждането на цветовете не е нарушено. Дисплеят може да се постави на сгъваема стойка върху маса или шкаф, или да се монтира директно към камерата или към стойката на микроскопа.
Оптика
Тринокулярната глава има тринокулярна тръба, в която се монтира цифрова камера (не е приложена). Светлинният лъч се насочва към окулярите или към тринокулярната тръба чрез бутона за избор на светлинния път на окулярите/камерата. Тринокулярната глава е наклонена на 30° за лесно наблюдение. Пръстенът за регулиране на диоптъра се намира на лявата тръба.
След монтирането на доставените обективи в револверната глава един слот остава свободен за допълнителен обектив. Всички основни обективи са планахроматични с голямо фокусно разстояние и са подходящи за микроскопия по метода на светлото и тъмното поле.
Осветление
За наблюдения по метода на тъмното поле микроскопът е оборудван с халогенна крушка с повишена мощност (50 W). Системата за осветяване с отразена светлина включва допълнително: набор от филтри, диафрагма на апертурата и полева диафрагма, устройство за работа по метода на тъмното поле, вграден анализатор и поляризатор, който може да се отстранява. Апертурите и източникът на светлина могат да се центрират. Осветлението на Köhler може да се настройва.
Предметна маса и фокусиращ механизъм
Микроскопът има интересна конструкция на стойката и фокусиращия механизъм – образецът може да бъде с всякакви размер и височина. Друга характеристика е неговия малък размер – микроскопът може да се поставя лесно върху повърхности с максимална височина 40 cm. Бутоните за грубо и фино фокусиране са коаксиални и се намират от двете страни на тялото на микроскопа. Също може да се регулира затягането на грубото регулиране на фокуса.
Принадлежности
Допълнителни принадлежности за микроскопа MAGUS Metal 630 BD могат да се поръчат отделно. Те включват съвместими окуляри, обективи с голямо фокусно разстояние за работа по методите на светлото и тъмното поле, калибрационни образци и цифрови камери.
Основни характеристики на микроскопа:
- Подходящ за изучаване на непрозрачни образци с всякакви размер и височина
- Тринокулярна глава с тринокулярна тръба за монтиране на цифрова камера и с разделител на лъча 100/0 и 0/100
- Наблюдения с отразена светлина по микроскопските методи на светлото поле, на тъмното поле и с поляризация
- Мощността на халогенния източник на светлина е увеличена на 50 W (подходяща за изследване по метода на тъмното поле)
- Полева диафрагма и диафрагма на апертурата за осветлението на Кьолер, така също комплект цветни светлинни филтри, центриране на двете диафрагми и източник на светлина
- Компактна конструкция на стойката за монтиране на микроскопа в малки пространства
- Голям набор от допълнителни принадлежности
Основни характеристики на камерата:
- Камерата работи автономно, без връзка с компютър и чрез интерфейс HDMI. Може да се свързва към компютър чрез Wi-Fi и интерфейс USB 3.0
- Автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора
- 30 fps за наблюдение на движещи се обекти, записване на видеоматериали и придвижването на образците без трептене и забавяния
- Цветният сензор с фоново осветление CMOS SONY Exmor/Starvis осигурява ниско ниво на шума и висока светлочувствителност, дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове
- Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания
Комплектът включва:
- Цифрова камера MAGUS CHD40 (цифрова камера, HDMI кабел (1,5 m), кабел USB 3.0 (1,5 m), USB мишка, 32 GB SD карта с памет, USB Wi-Fi адаптер (2 бр.), променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
- Течнокристален монитор MAGUS MCD40
- Стойка с фокусиращ механизъм, предметна маса и револверна глава
- Илюминатор за отразена светлина с корпус на осветителното тяло
- Тринокулярна глава
- Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 BD WD 9,7 mm
- Планахроматичен обектив с корекция до безкрайност: PL L10x/0,25 BD WD 9,3 mm
- Планахроматичен обектив с корекция до безкрайност: PL L20x/0,40 BD WD 7,2 mm
- Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 BD WD 2,5 mm
- Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
- Адаптер за C-образна монтировка 1x
- Шестостенен ключ
- Основа с вход за захранването
- Захранващ кабел
- Захранващ кабел на илюминатора за отразена светлина
- Покривало против прах
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm със скала
- Окуляр 12,5x/14 mm (2 бр.)
- Окуляр 15x/15 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Планахроматичен обектив с корекция до безкрайност: PL L40x/0,60 BD WD 3,0 mm
- Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 BD WD 1,9 mm
- Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 BD WD 0,8 mm
- Планахроматичен обектив с корекция до безкрайност: PL L100х/0,85 (сух) BD WD 0,4 mm
- Калибрационен образец
ИД на продукт | 83031 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018379 |
Размер на опаковката (Д x Ш x В) | 39x37x73 cm |
Транспортно тегло | 22.25 kg |
Тип | светлина/оптичен, металургичен |
Глава | тринокулярни |
Глава | Siedentopf |
Ъгъл на наклон на главата | 30 ° |
Увеличение, x | 50–500 базово (*опция: 50–1000/1250/1500/2000/2500) |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Обективи | планахроматични с корекция до безкрайност: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; парфокална височина 45 mm (*опция: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (сух)) |
Револверна глава | за 5 обектива |
Работна дистанция, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Разстояние между окулярите, mm | 48 — 75 |
Предметна маса, mm | 185x140 |
Диапазон на движение на предметната маса, mm | 35/30 |
Характеристики на предметната маса | двуосова механична; размер на основата на микроскопа: 300x240 mm |
Регулиране на диоптъра на окуляра, диоптри | ±5 (на лявата тръба) |
Диафрагма | вградена апертура и полева |
Фокусиране | коаксиален, грубо (с регулиране на затягането на механизма за грубо фокусиране) и фино (0,002 mm) |
Осветление | халогенно |
Регулиране на яркостта | ✓ |
Захранване | 220±22 V, 50 Hz, променливотокова мрежа |
Тип на светлинния източник | 12 V/50 W |
Светлинни филтри | зелен, син, жълт, матов |
Диапазон на работната температура, °C | 5...+35 |
Допълнително | вграден анализатор и поляризатор, който може да се демонтира, устройство за изследване по метода на тъмното поле |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Приложение | металургичен |
Място на осветлението | горен |
Метод за изследване | на светлото поле, тъмно поле, поляризация |
Торбичка/калъф/чанта в комплект | покривало против прах |
Цифрова камера | |
Сензор | Sony Exmor/Starvis CMOS |
Цветен/монохромен | цветен |
Мегапиксела | 8 |
Максимална разделителна способност, пиксели | 3840x2160 |
Размер на сензора | 1/1,2'' (11,14x6,26 mm) |
Размер на пиксела, μm | 2.9x2.9 |
Интерфейсни съединители | Wi-Fi, HDMI 1,4, USB 3.0 |
Карта с памет | SD до 32 GB |
Възможност за свързване на допълнително оборудване | USB мишка, флашпамет (USB), Wi-Fi адаптер (USB) |
Светлочувствителност | 1028 mV с 1/30 s |
Отношение сигнал/шум | 0,13 mV при 1/30 s |
Време за експозиция | 0,14 ms – 1000 ms |
Видеозапис | ✓ |
Честота на кадрите, fps при разделителна способност | 30 при 3840x2160 (HDMI), 30 при 1920x1080 (Wi-Fi), 30 при 3840x2160 (USB 3.0) |
Място на монтаж | тринокулярна тръба, окулярна тръба вместо окуляр |
Формат на изображението | *.jpg, *.tif |
Видео формат | *.h264/*.h265, *.mp4 |
Спектрален диапазон, nm | 380–650 (вграден инфрачервен филтър) |
Тип на затвора | ERS (електронен преместващ се затвор) |
Софтуер | HDMI: вграден; USB: MAGUS View |
Изисквания към системата | Windows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, CD-ROM, 19" или по-голям дисплей |
Тип на монтажа | C-образна монтировка |
Тяло | алуминиева сплав |
Захранване на камерата | DC адаптер 12 V, 1 A |
Диапазон на работната температура на камерата, °С | -10...+50 |
Диапазон на работната влажност, % | 30 — 80 |
Монитор | |
Тип на матрицата | IPS |
Диагонал на дисплея, инчове | 13.3 |
Разделителна способност на дисплея, пиксели | 3840x2160 (4K) |
Формат | 16:9 |
Яркост, cd/m² | 400 |
Брой на показваните цветове | 16,7 милиона |
Контраст | 1000:1 |
Хоризонтален/вертикален ъгъл на видимост, ° | 178/178 |
Размер на видимата зона на екрана (Ш x В), mm | 295x165 |
Разстояние между пикселите (Д x В), mm | 0,154x0,154 |
Честота на оптичния източник, Hz | 60 |
Тип на матрицата с фоново осветление | светодиодна |
Срок на експлоатация на светодиода за задно осветяване, часове | 50000 |
Интерфейс | HDMI |
Диапазон на работната температура, °C | -15...+55 |
Диапазон на работната влажност, % | 10 — 90 |
Захранване | променливотоково 110 V–220 V/постояннотоково 5–12 V, 1 A (Тип-C) |
Потребление на енергия, W | 12 (макс.) |
