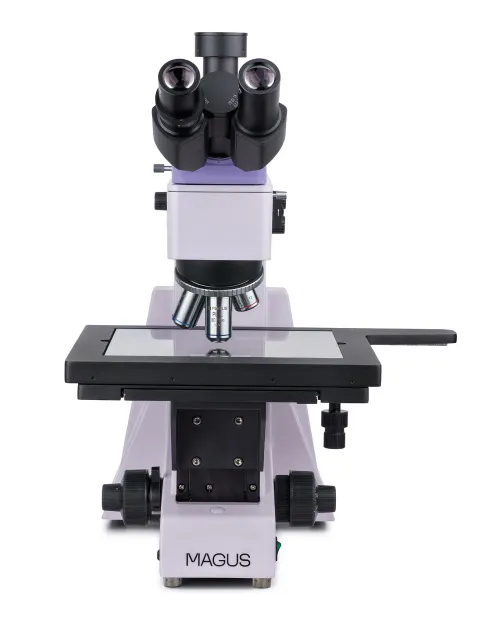

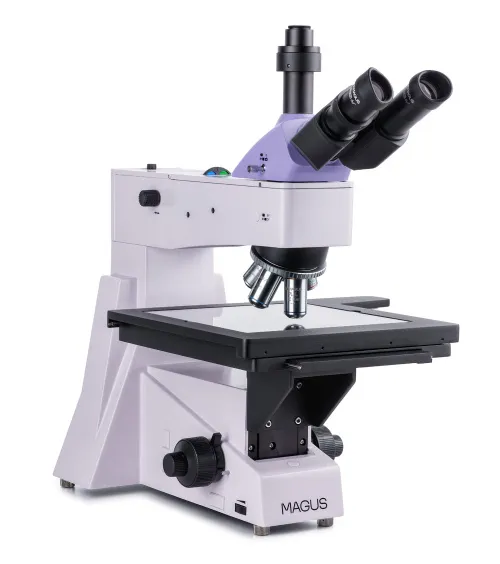

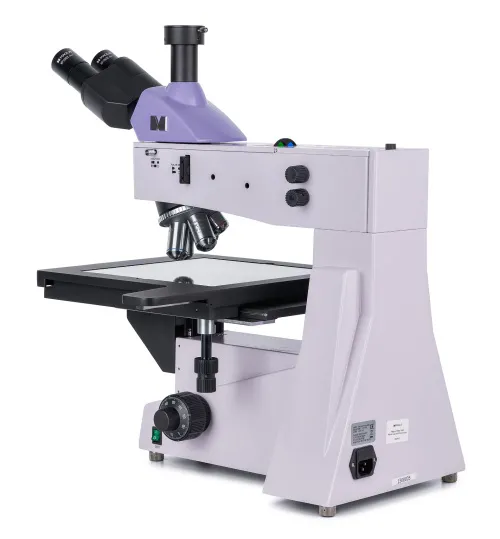

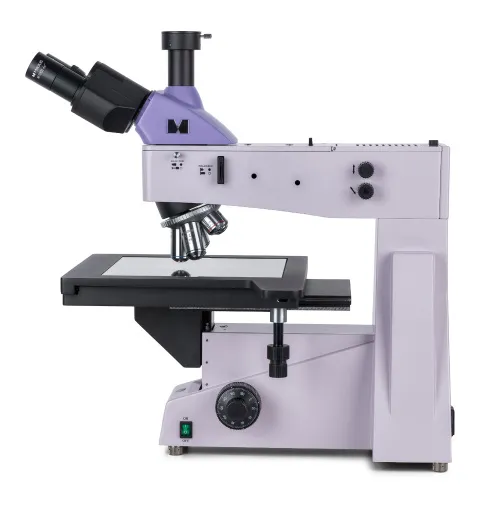

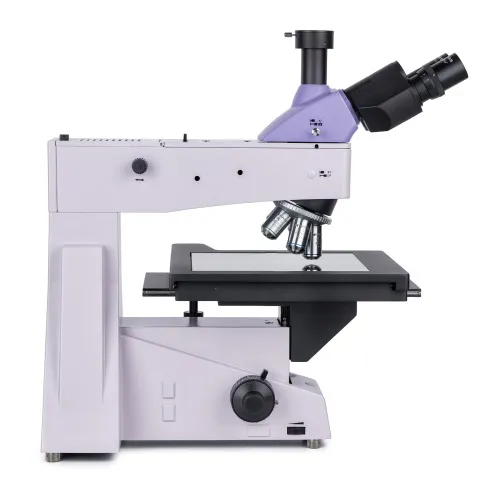

Металургичен микроскоп MAGUS Metal 650
Увеличение: 50–800х. Тринокулярна глава, планахроматични обективи, халогенен илюминатор за отразена светлина 30 W, скала за фино фокусиране с деление 0,7 µm, голяма предметна маса
ИД на продукт | 82900 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018386 |
Размер на опаковката (Д x Ш x В) | 58x49x60 cm |
Транспортно тегло | 21 kg |
Металургичният микроскоп MAGUS Metal 650 има голяма предметна маса, на която можете да поставяте фотомаски, печатни платки, интегрални схеми и други дълги и широки образци за изследване с отразена светлина. Възможни са наблюдения по метода на светлото поле и чрез поляризирана светлина. Микроскопът предлага фокусиране с висока точност. Скалата за фино фокусиране с деление 0,7 µm прави лесна работата при големи увеличения. Използва се за извършване на научни изследвания в промишлени предприятия и за обучение на студенти по инженерни науки.
Оптика
Планахроматичните оптични елементи с корекция до безкрайност осигуряват отчетливи, много детайлни изображения. Главата на микроскопа е тринокулярна, наклонена е на 30° и има тринокулярна тръба за монтиране на цифрова камера. Камерата (не е включена в комплекта) прави снимки и видеозаписи на изследването и извежда изображението от микроскопа на външен екран. Има двупозиционен разделител на лъча: 100:0 и 0:100. Светлинният лъч се насочва към окулярите или към камерата. На лявата тръба има пръстен за регулиране на диоптъра.

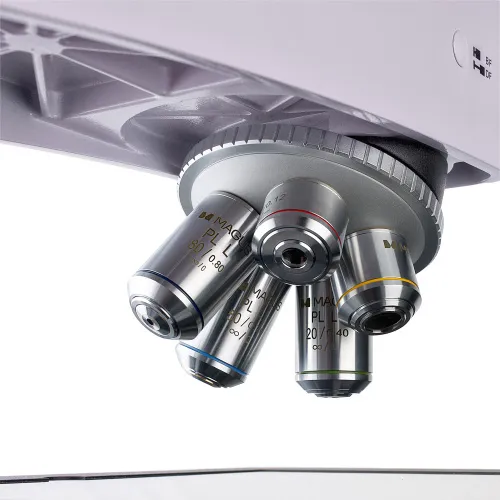

Можете да монтирате 5 обектива в револверната глава – всички те са включени в комплекта. За да постигнете по-голямо увеличение, можете да монтирате допълнителни обективи вместо базовите. В базовата конфигурация увеличението на микроскопа е в диапазона от 50 до 800x. Револверната глава с обективи е ориентирана навътре – потребителят може да вижда обективите, поставени в оптичния път.
Осветление

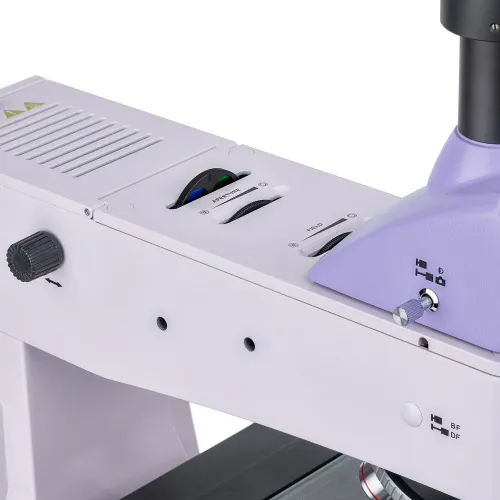

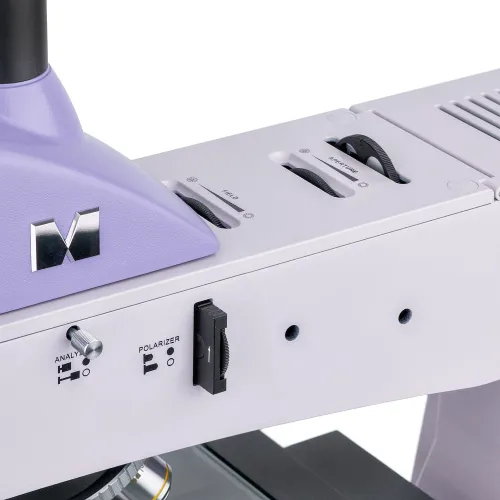

Системата за отразена светлина комбинира три центриращи се елемента: източник на светлина, апертура и полева диафрагма. Халогенният илюминатор 30 W излъчва топла светлина, при което продължителната работа с микроскопа не изморява очите Ви. Яркостта на осветлението може да се регулира и осветлението на Кьолер може да се настройва. Системата за отразена светлина се доставя също и с устройство за поляризация: вграден анализатор и разглобяем въртящ се поляризатор. Налице е набор от цветни филтри.
Предметна маса и фокусиращ механизъм

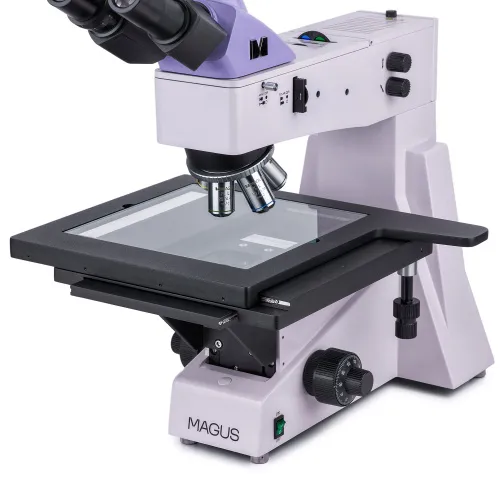

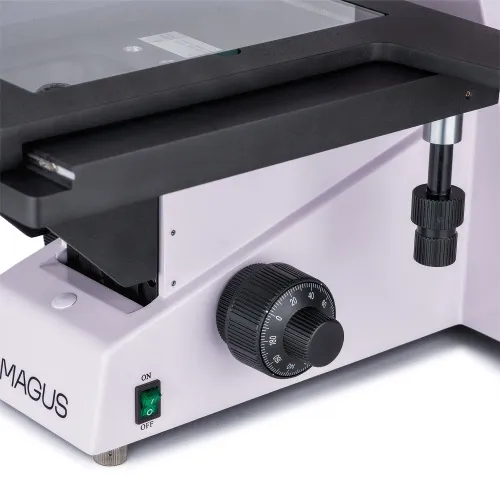

Най-интересната част от конструкцията на микроскопа е предметната маса с размер 280 x 270 mm, която може да се премества по две оси в рамките на 204 mm. Поради това можете да наблюдавате големи образци и лесно да изследвате повърхността им. Бутоните за грубо и фино фокусиране са коаксиални и се намират от двете страни на микроскопа, със застопоряващ се бутон и бутон за регулиране на затягането на грубото фокусиране. Бутоните се намират близо до основата на микроскопа, така че по време на наблюдението можете да поставите ръцете си свободно върху масата и да заемете удобна позиция.
Принадлежности
Наборът от съвместими с микроскопа принадлежности на MAGUS Metal 650 включва окуляри, обективи с голямо работно разстояние, цифрови камери и калибрационни образци. Допълнителните принадлежности могат да се използват за разширяване възможностите на микроскопа.
Основни характеристики:
- Голяма предметна маса с широк диапазон на движение за работа с дълги и широки образци
- Размер на делението на скалата за фино фокусиране 0,7 µm за лесно фокусиране при големи увеличения; грубо фокусиране със застопоряващ се бутон и бутон за регулиране на затягането
- Тринокулярна глава с тринокулярна тръба и разделител на лъча
- Илюминатор за отразена светлина: мощна халогенна крушка 30 W с възможност за регулиране на яркостта, и променливотоково захранване
- Устройство за поляризация, елементи на илюминатора за отразена светлина, които могат да се центрират, осветление на Кьолер, цветни филтри
- Широка гама съвместими допълнителни принадлежности

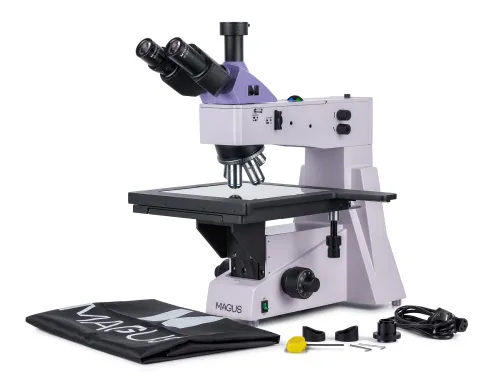

Комплектът включва:

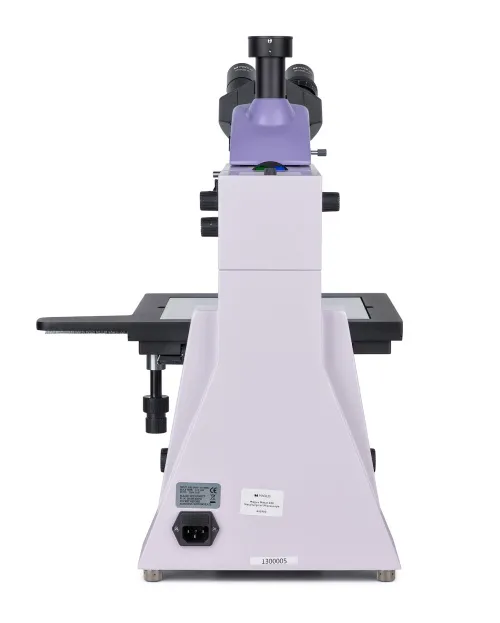

- Основа с вход за захранване източник за отразена светлина, фокусиращ механизъм, предметна маса и револверна глава
- Тринокулярна глава
- Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 WD 26,1 mm
- Планахроматичен обектив с корекция до безкрайност: PL L10х/0,25 WD 20,2 mm
- Планахроматичен обектив с корекция до безкрайност: PL L20х/0,40 WD 8,80 mm
- Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 WD 3,68 mm
- Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 WD 1,25 mm

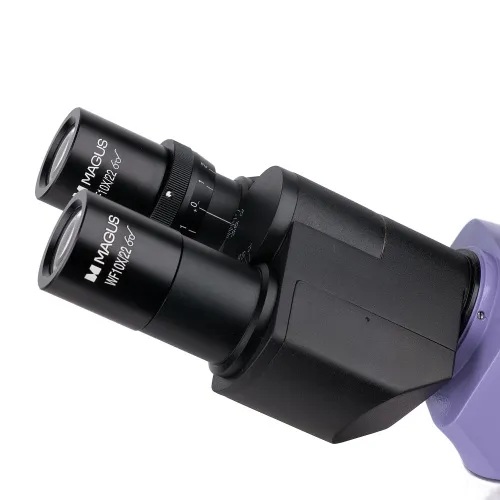

- Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
- Адаптер за C-образна монтировка 1x
- Шестостенен ключ
- Променливотоков захранващ кабел
- Покривало против прах
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm със скала
- Окуляр 12,5x/14 mm (2 бр.)
- Окуляр 15x/15 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Планахроматичен обектив с корекция до безкрайност: PL L40х/0,60 WD: 3,98 mm
- Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 WD: 2,08 mm
- Планахроматичен обектив с корекция до безкрайност: PL L100x/0,85 (сух) WD 0,40 mm
- Цифрова камера
- Калибрационен образец
ИД на продукт | 82900 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018386 |
Размер на опаковката (Д x Ш x В) | 58x49x60 cm |
Транспортно тегло | 21 kg |
Тип | светлина/оптичен, металургичен |
Глава | тринокулярни |
Глава | Siedentopf |
Ъгъл на наклон на главата | 30 ° |
Увеличение, x | базово 50–800 (*опция: 50–1000/1250/1500/2000/2500) |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Обективи | планахроматични с корекция до безкрайност: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; парфокално разстояние 45 mm (*опция: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (сух)) |
Револверна глава | за 5 обектива |
Работна дистанция, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
Разстояние между окулярите, mm | 48 — 75 |
Предметна маса, mm | 280x270 |
Диапазон на движение на предметната маса, mm | 204/204 |
Характеристики на предметната маса | двуосна механична |
Регулиране на диоптъра на окуляра, диоптри | ±5 (на лявата тръба) |
Диафрагма | вградена апертура и полева |
Фокусиране | коаксиален, грубо фокусиране (30 mm, 13,1 mm/кръг, със застопоряващ се бутон и бутон за регулиране на затягането) и фино фокусиране (0,0007 mm) |
Осветление | халогенно |
Регулиране на яркостта | ✓ |
Захранване | 220±22 V, 50 Hz, променливотокова мрежа |
Тип на светлинния източник | 12 V/30 W |
Светлинни филтри | зелен, син, жълт, матов |
Диапазон на работната температура, °C | 5...+35 |
Допълнително | вграден анализатор и поляризатор, който може да се демонтира |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Приложение | металургичен |
Място на осветлението | горен |
Метод за изследване | на светлото поле, поляризация |
Торбичка/калъф/чанта в комплект | покривало против прах |
