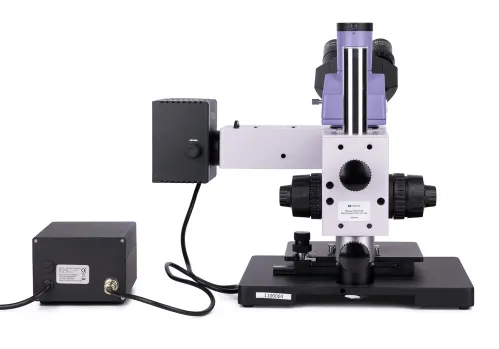

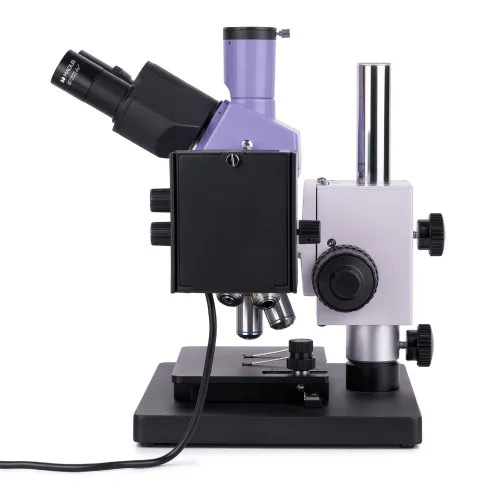

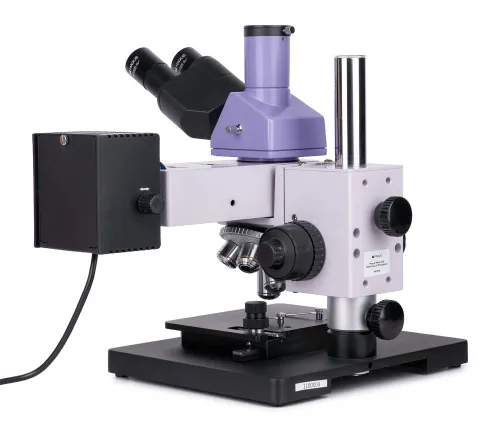

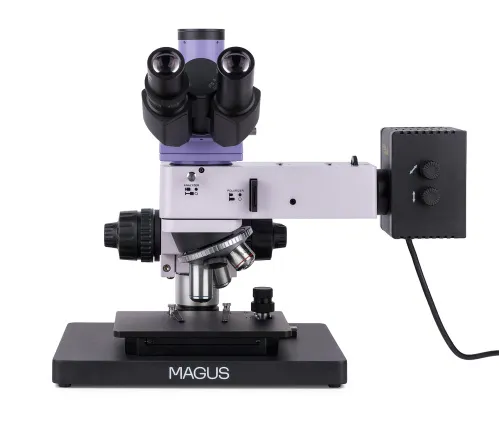

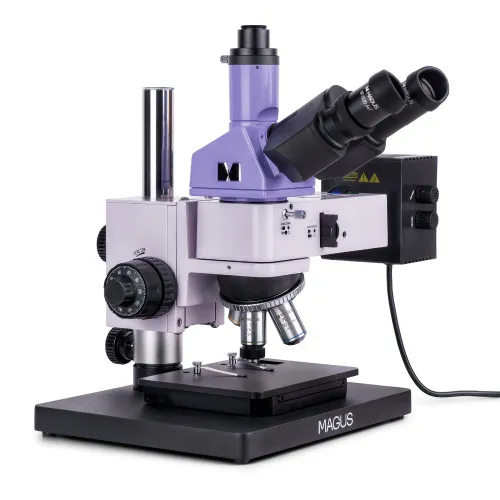

Металургичен микроскоп MAGUS Metal 630
Увеличение: 50–500х. Компактна стойка за микроскоп, тринокулярна глава, планахроматични обективи, 30 W халогенен илюминатор за отразена светлина
ИД на продукт | 82898 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018324 |
Размер на опаковката (Д x Ш x В) | 39x37x73 cm |
Транспортно тегло | 19.5 kg |
Металургичният микроскоп MAGUS Metal 630 с отразена светлина се използва за изследване на микроструктурата на непрозрачни обекти с всякаква височина и размер. Изследваните обекти са метали, сплави, полупроводници и покрития от боя. Налични микроскопски методи: метод на светлото поле и метод с поляризирана светлина. Едно от предимствата на микроскопа е неговият малък размер, което го прави идеален за лаборатории с ограничено работно пространство и пространство за съхранение. Микроскопът MAGUS Metal 630 е отличен избор за промишлени предприятия от различни отрасли, изследователски центрове и университетски факултети.
Оптика
Оптичните елементи на микроскопа са коригирани до безкрайност. Тринокулярната тръба, която се използва за монтиране на камерата, е разположена вертикално. Светлинният лъч може да се насочва към окулярите или към тринокулярната тръба. Камерата не е включена в базовата конфигурация. Продължителната работа с този микроскоп е удобна, понеже бинокулярната глава е наклонена на 30°. На левия окуляр има корекция на диоптрите, за да се адаптират оптичните елементи към зрението на потребителя.

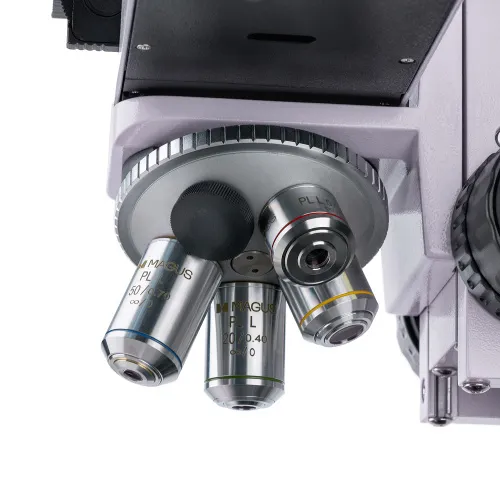

В револверната глава има 5 слота. Наборът включва 4 планахроматични обектива. Когато същите са монтирани, остава един слот за монтиране на допълнителен обектив. Обективите с голямо фокусно разстояние са предназначени за микроскопия по метода на светлото поле.
Осветление

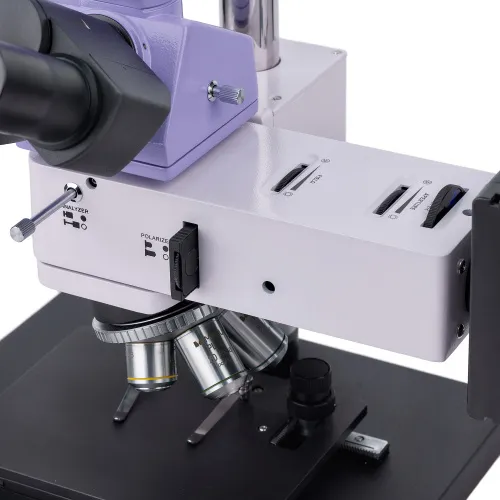

Микроскопът използва само осветление с отразена светлина. Системата на осветлението включва устройство за поляризация, диафрагма на апертурата и полева диафрагма. Източник на светлина: Халогенна крушка 30 W. Нейната светлина е удобна за очите и не допринася за уморяването им. Диафрагмата и източникът на светлина могат да се центрират и има възможност за монтиране на осветление на Кьолер. Има цветни филтри.
Предметна маса и фокусиращ механизъм

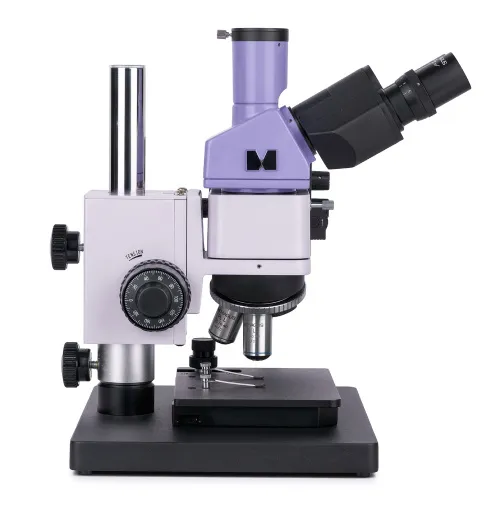

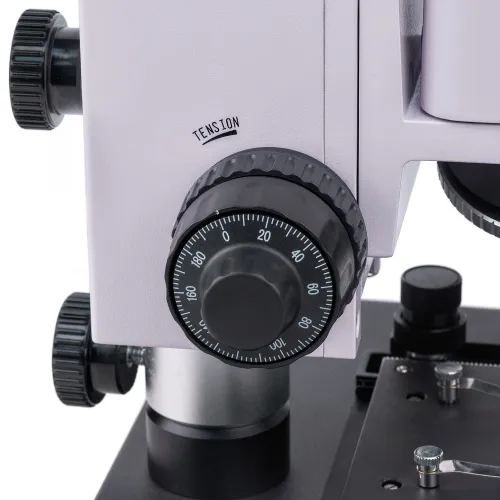

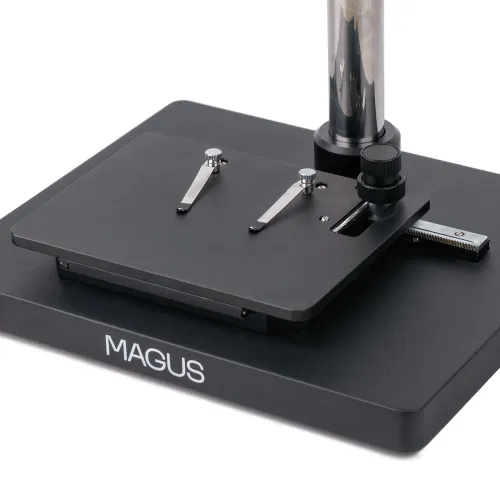

Стойката и механизмът за фокусиране на уникалната конструкция предоставят две предимства: компактен размер и възможност за наблюдение на образци с всякаква височина. Микроскопът може да се поставя лесно върху лабораторни мебели с максимална височина 40 cm. Предметната маса с две оси се използва за изследване на малки образци. Регулирането на фокуса се извършва чрез въртене на коаксиалните бутони за грубо и фино фокусиране, които се намират от двете страни на стойката. Механизмите работят плавно и точно. Също може да се регулира затягането на грубото регулиране на фокуса.
Принадлежности
Микроскопът може да се надгражда с допълнителни принадлежности: обективи с голямо фокусно разстояние, окуляри, цифрова камера, калибрационни образци.
Основни характеристики:
- Без ограничение за височината и размера на образците
- Тринокулярна глава с тринокулярна тръба за монтиране на цифрова камера и с разделител на лъча 100:0 и 0:100
- Халогенна крушка 30 W с топла светлина за работа с отразена светлина за използване на микроскопските методи на светлото поле и поляризация
- Цветни филтри, опция за настройка на осветлението на Кьолер, източник на светлина и полева диафрагма и диафрагма на апертурата, които могат да се центрират
- Компактна стойка за монтиране на микроскопа върху малки мебели
- Много допълнителни принадлежности
Комплектът включва:
- Стойка с фокусиращ механизъм, предметна маса и револверна глава
- Илюминатор за отразена светлина с корпус на осветителното тяло
- Тринокулярна глава
- Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 WD 26,1 mm
- Планахроматичен обектив с корекция до безкрайност: PL L10х/0,25 WD 20,2 mm
- Планахроматичен обектив с корекция до безкрайност: PL L20х/0,40 WD 8,80 mm
- Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 WD 3,68 mm
- Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
- Адаптер за C-образна монтировка 1x
- Шестостенен ключ
- Основа с вход за захранването
- Захранващ кабел
- Захранващ кабел на илюминатора за отразена светлина
- Покривало против прах
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm със скала
- Окуляр 12,5x/14 mm (2 бр.)
- Окуляр 15x/15 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Планахроматичен обектив с корекция до безкрайност: PL L40х/0,60 WD 3,98 mm
- Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 WD 2,08 mm
- Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 WD 1,25 mm
- Планахроматичен обектив с корекция до безкрайност: PL L100x/0,85 (сух) WD 0,40 mm
- Цифрова камера
- Калибрационен образец
ИД на продукт | 82898 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018324 |
Размер на опаковката (Д x Ш x В) | 39x37x73 cm |
Транспортно тегло | 19.5 kg |
Тип | светлина/оптичен, металургичен |
Глава | тринокулярни |
Глава | Siedentopf |
Ъгъл на наклон на главата | 30 ° |
Увеличение, x | 50–500 базово (*опция: 50–1000/1250/1500/2000/2500) |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Обективи | планахроматични с корекция до безкрайност: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; парфокално разстояние 45 mm (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (сух)) |
Револверна глава | за 5 обектива |
Работна дистанция, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
Разстояние между окулярите, mm | 48 — 75 |
Предметна маса, mm | 185x140 |
Диапазон на движение на предметната маса, mm | 35/30 |
Характеристики на предметната маса | двуосова механична; размер на основата на микроскопа: 300x240 mm |
Регулиране на диоптъра на окуляра, диоптри | ±5 (на лявата тръба) |
Диафрагма | вградена апертура и полева |
Фокусиране | коаксиален, грубо (с регулиране на затягането на механизма за грубо фокусиране) и фино (0,002 mm) |
Осветление | халогенно |
Регулиране на яркостта | ✓ |
Захранване | 220±22 V, 50 Hz, променливотокова мрежа |
Тип на светлинния източник | 12 V/30 W |
Светлинни филтри | зелен, син, жълт, матов |
Диапазон на работната температура, °C | 5...+35 |
Допълнително | вграден анализатор и поляризатор, който може да се демонтира |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Приложение | металургичен |
Място на осветлението | горен |
Метод за изследване | на светлото поле, поляризация |
Торбичка/калъф/чанта в комплект | покривало против прах |
