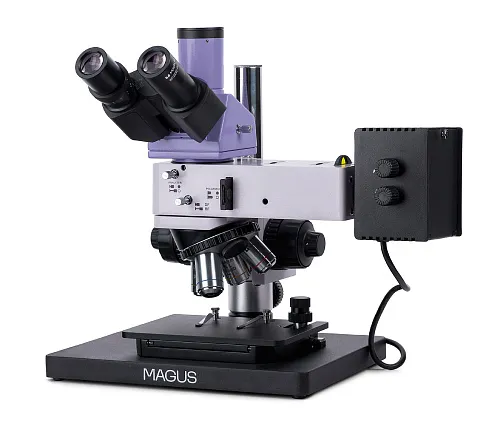

Металургичен микроскоп MAGUS Metal 630 BD
Увеличение: 50–500х. Компактна стойка на микроскопа, тринокулярна глава, планахроматични обективи за наблюдение по метода на светлото поле и по метода на тъмното поле, халогенен илюминатор за отразена светлина 50 W
ИД на продукт | 82899 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018355 |
Размер на опаковката (Д x Ш x В) | 39x37x73 cm |
Транспортно тегло | 19.5 kg |
Металургичен микроскоп MAGUS Metal 630 BD за наблюдение по микроскопските методи на светлото поле, на тъмното поле и с поляризация. Мощното халогенно осветление създава качествено изображение с всеки обектив и всеки микроскопски метод. Микроскопът е предназначен за контрол на качеството и изследване на микроструктурата на метални и полупроводникови материали, както и на непрозрачни обекти. Той се използва за провеждане на изследвания в производствени предприятия, в лабораториите на изследователски центрове и в университетски факултети.
Оптика
Тринокулярната глава има тринокулярна тръба, в която се монтира цифрова камера (не е приложена). Светлинният лъч се насочва към окулярите или към тринокулярната тръба чрез бутона за избор на светлинния път на окулярите/камерата. Тринокулярната глава е наклонена на 30° за лесно наблюдение. Пръстенът за регулиране на диоптъра се намира на лявата тръба.
След монтирането на доставените обективи в револверната глава един слот остава свободен за допълнителен обектив. Всички основни обективи са планахроматични с голямо фокусно разстояние и са подходящи за микроскопия по метода на светлото и тъмното поле.
Осветление
За наблюдения по метода на тъмното поле микроскопът е оборудван с халогенна крушка с повишена мощност (50 W). Системата за осветяване с отразена светлина включва допълнително: набор от филтри, диафрагма на апертурата и полева диафрагма, устройство за работа по метода на тъмното поле, вграден анализатор и поляризатор, който може да се отстранява. Апертурите и източникът на светлина могат да се центрират. Осветлението на Köhler може да се настройва.
Предметна маса и фокусиращ механизъм
Микроскопът има интересна конструкция на стойката и фокусиращия механизъм – образецът може да бъде с всякакви размер и височина. Друга характеристика е неговия малък размер – микроскопът може да се поставя лесно върху повърхности с максимална височина 40 cm. Бутоните за грубо и фино фокусиране са коаксиални и се намират от двете страни на тялото на микроскопа. Също може да се регулира затягането на грубото регулиране на фокуса.
Принадлежности
Допълнителни принадлежности за микроскопа MAGUS Metal 630 BD могат да се поръчат отделно. Те включват съвместими окуляри, обективи с голямо фокусно разстояние за работа по методите на светлото и тъмното поле, калибрационни образци и цифрови камери.
Основни характеристики:
- Подходящ за изучаване на непрозрачни образци с всякакви размер и височина
- Тринокулярна глава с тринокулярна тръба за монтиране на цифрова камера и с разделител на лъча 100/0 и 0/100
- Наблюдения с отразена светлина по микроскопските методи на светлото поле, на тъмното поле и с поляризация
- Мощността на халогенния източник на светлина е увеличена на 50 W (подходяща за изследване по метода на тъмното поле)
- Полева диафрагма и диафрагма на апертурата за осветлението на Кьолер, така също комплект цветни светлинни филтри, центриране на двете диафрагми и източник на светлина
- Компактна конструкция на стойката за монтиране на микроскопа в малки пространства
- Голям набор от допълнителни принадлежности
Комплектът включва:
- Стойка с фокусиращ механизъм, предметна маса и револверна глава
- Илюминатор за отразена светлина с корпус на осветителното тяло
- Тринокулярна глава
- Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 BD WD 9,7 mm
- Планахроматичен обектив с корекция до безкрайност: PL L10x/0,25 BD WD 9,3 mm
- Планахроматичен обектив с корекция до безкрайност: PL L20x/0,40 BD WD 7,2 mm
- Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 BD WD 2,5 mm
- Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
- Адаптер за C-образна монтировка 1x
- Шестостенен ключ
- Основа с вход за захранването
- Захранващ кабел
- Захранващ кабел на илюминатора за отразена светлина
- Покривало против прах
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm със скала
- Окуляр 12,5x/14 mm (2 бр.)
- Окуляр 15x/15 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Планахроматичен обектив с корекция до безкрайност: PL L40x/0,60 BD WD 3,0 mm
- Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 BD WD 1,9 mm
- Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 BD WD 0,8 mm
- Планахроматичен обектив с корекция до безкрайност: PL L100х/0,85 (сух) BD WD 0,4 mm
- Цифрова камера
- Калибрационен образец
ИД на продукт | 82899 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018355 |
Размер на опаковката (Д x Ш x В) | 39x37x73 cm |
Транспортно тегло | 19.5 kg |
Тип | светлина/оптичен, металургичен |
Глава | тринокулярни |
Глава | Siedentopf |
Ъгъл на наклон на главата | 30 ° |
Увеличение, x | 50–500 базово (*опция: 50–1000/1250/1500/2000/2500) |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Обективи | планахроматични с корекция до безкрайност: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; парфокална височина 45 mm (*опция: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (сух)) |
Револверна глава | за 5 обектива |
Работна дистанция, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Разстояние между окулярите, mm | 48 — 75 |
Предметна маса, mm | 185x140 |
Диапазон на движение на предметната маса, mm | 35/30 |
Характеристики на предметната маса | двуосова механична; размер на основата на микроскопа: 300x240 mm |
Регулиране на диоптъра на окуляра, диоптри | ±5 (на лявата тръба) |
Диафрагма | вградена апертура и полева |
Фокусиране | коаксиален, грубо (с регулиране на затягането на механизма за грубо фокусиране) и фино (0,002 mm) |
Осветление | халогенно |
Регулиране на яркостта | ✓ |
Захранване | 220±22 V, 50 Hz, променливотокова мрежа |
Тип на светлинния източник | 12 V/50 W |
Светлинни филтри | зелен, син, жълт, матов |
Диапазон на работната температура, °C | 5...+35 |
Допълнително | вграден анализатор и поляризатор, който може да се демонтира, устройство за изследване по метода на тъмното поле |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Приложение | металургичен |
Място на осветлението | горен |
Метод за изследване | на светлото поле, тъмно поле, поляризация |
Торбичка/калъф/чанта в комплект | покривало против прах |
