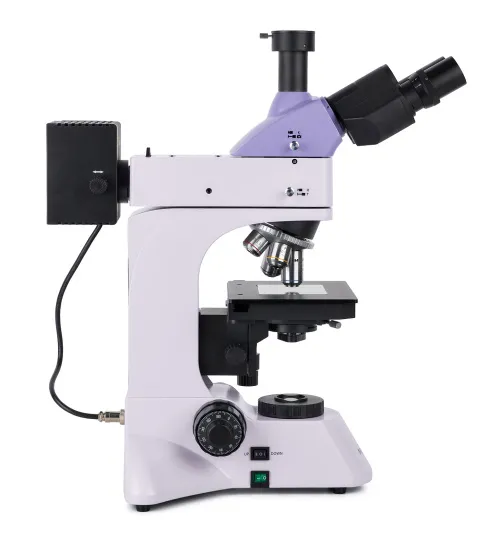

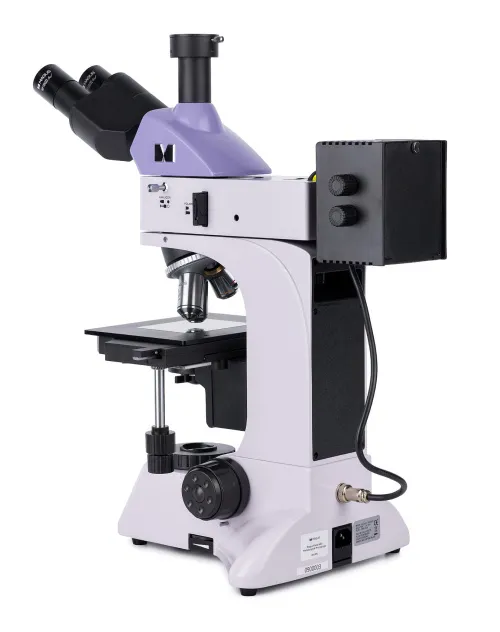

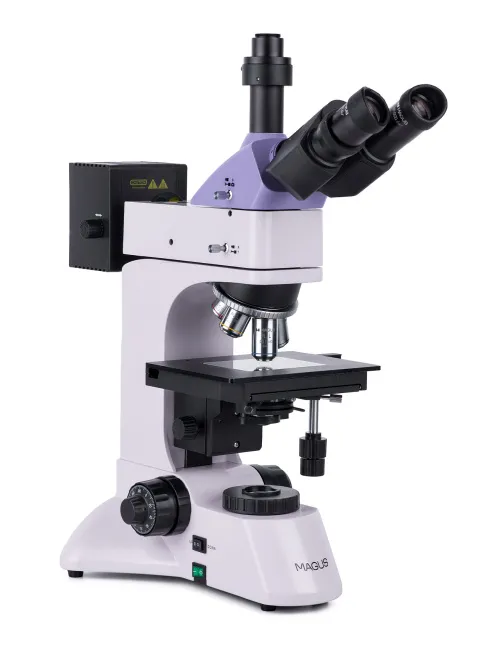

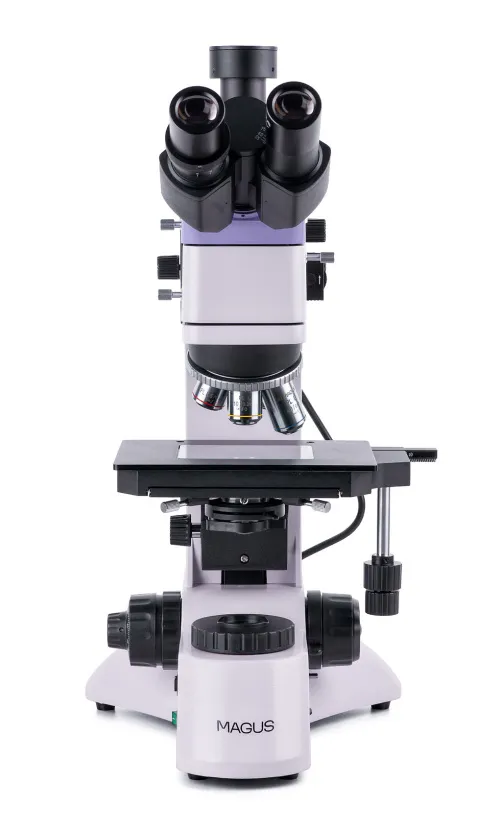

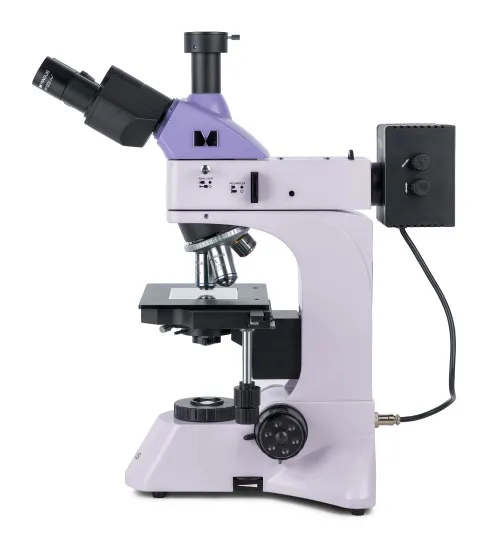

Металургичен микроскоп MAGUS Metal 600
Увеличение: 50–600х. Тринокулярна глава, планахроматични обективи, халогенни светлинни източници за преминаваща и отразена светлина с мощност 30 W
ИД на продукт | 82896 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018263 |
Размер на опаковката (Д x Ш x В) | 35x30x75 cm |
Транспортно тегло | 14.5 kg |
Металургичният микроскоп MAGUS Metal 600 е предназначен за изследване на непрозрачни образци (метали, сплави, покрития с боя, полупроводникови и други материали) с отразена светлина при използване на микроскопските методи на светло поле и поляризация. Можете да изучавате микроструктурите върху плоски и полирани образци. Илюминаторът за преминаваща светлина също така дава възможност за изследване на уловени върху филтри частици и полупрозрачни материали (като тънко фолио) под микроскопа. Микроскопът е подходящ за изследвания и анализи от геолози, металурзи, инженери, археолози и специалисти в други области на науката.
Оптика

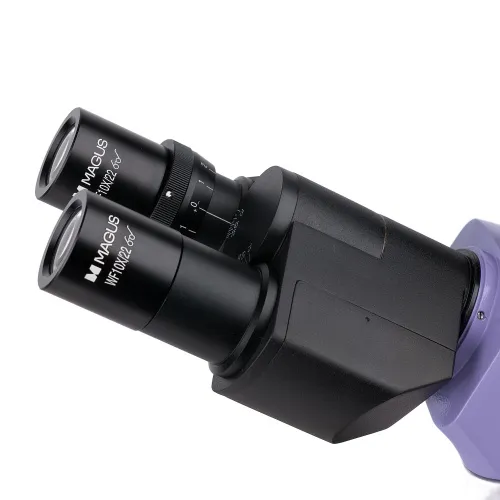

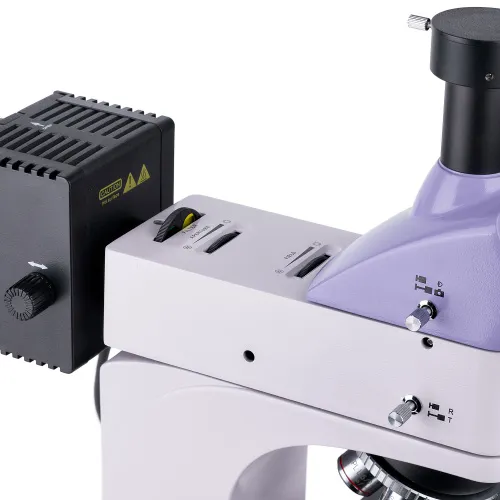

Тринокулярната глава има тринокулярна тръба за монтиране на камера (не е приложена). Светлинният лъч може да се разделя в две позиции: 100:0 или 0:100, което означава, че можете да насочвате светлинния лъч към цифровата камера или към окулярната тръба. Тринокулярната глава лава е наклонена на 30°, което е удобно при продължителни наблюдения. На лявата тръба има пръстен за регулиране на диоптъра.

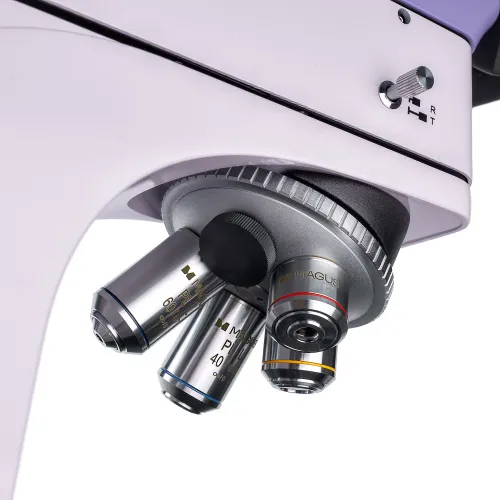

В базовата конфигурация увеличението на микроскопа е от 50х до 600x. За повишаване на горната граница на увеличението може да монтирате допълнителни окуляри. Револверната глава с обективи е ориентирани навътре. Могат да бъдат монтирани пет обектива едновременно – четири от тях са включени в комплекта, а един слот е свободен за монтиране на допълнителен обектив. Микроскопът използва планахроматични обективи с голямо фокусно разстояние, които са подходящи за микроскопия по метода на светлото поле.
Осветление

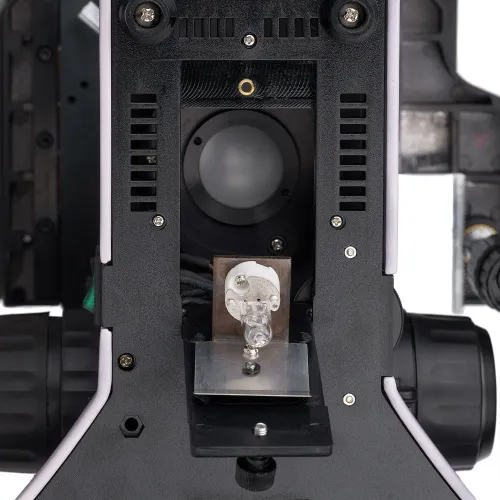

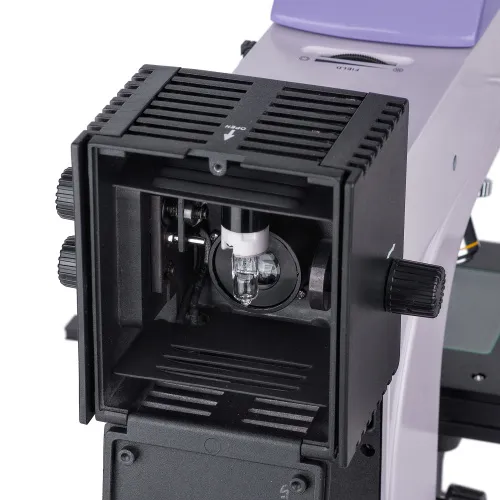

Микроскопът е оборудван с осветителни системи за преминаваща и отразена светлина. При двете се използват халогенни крушки 30 W с регулируема яркост, които се захранват с променливотоково захранване. Халогенните крушки излъчват светлина с цветна температура, която позволява комфортна работа.

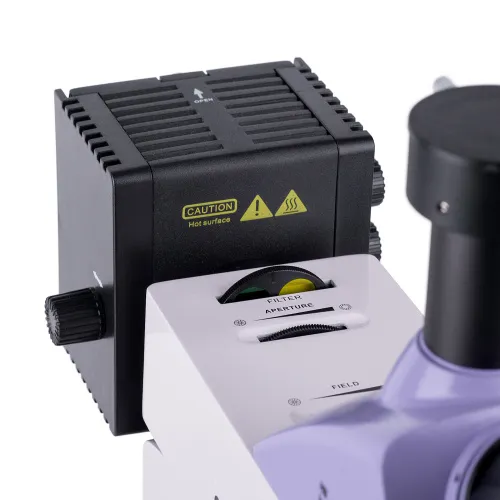

Микроскопът е оборудван с устройства за поляризация за наблюдения с отразена светлина: вграден анализатор и поляризатор, който може да се демонтира. Диафрагмата на апертурата и полевата диафрагма правят възможно регулирането на осветлението на Кьолер, в комплекта са включени също и цветни филтри. Апертурите и източникът на отразена светлина могат да се центрират.
В системата за преминаваща светлина се използва обикновен кондензер на Abbe, чиято позиция може да се регулира по два начина: центриране и регулиране по височина. Допълнително има повдигаща се нагоре леща за използване с обективи с малко увеличение. Има диафрагма на апертурата и полева диафрагма, т.е. можете да използвате метода с осветление на Кьолер.
Предметна маса и фокусиращ механизъм

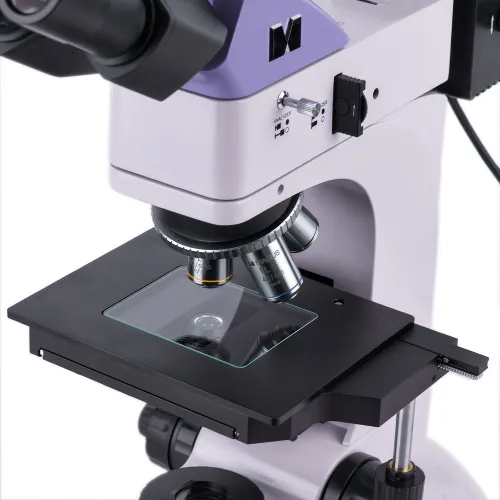

Максималната височина на образеца, който може да се постави върху предметната маса, е 20 mm. Образецът се премества чрез преместване на предметната маса по двете оси. Допълнително има стъклена плоча, която се използва за работа с непрозрачни образци.

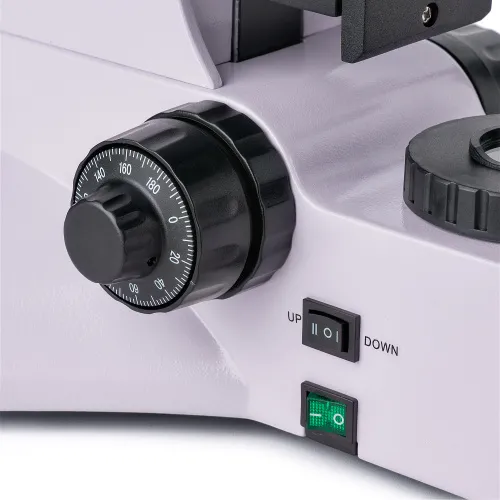

За регулиране на фокуса се използват механизми за грубо и фино фокусиране. Фокусирането е плавно и прецизно. Грубото фокусиране има застопоряващ бутон и регулиране на затягането. Бутоните за фокусиране са разположени коаксиално от двете страни, така че не е необходимо да държите ръцете си вдигнати, докато работите; вместо това можете да ги поставите върху масата.
Принадлежности
Микроскопът MAGUS Metal 600 може да бъде оборудван още с допълнителни окуляри, обективи с голямо фокусно разстояние, цифрови камери и калибрационни образци.
Основни характеристики:
- Микроскоп за изследване на непрозрачни плоски и полирани образци чрез отразена светлина и на полупрозрачни образци чрез преминаваща светлина
- Тринокулярна глава с тринокулярна тръба и разделител на лъча
- Източник на преминаваща и отразена светлина: халогенна крушка 30 W
- Метод с осветление на Кьолер с преминаваща и отразена светлина, микроскопски метод с поляризация в отразена светлина
- Елементи (диафрагми и източници на светлина) на осветителната система за отразена светлина, които могат да се центрират, комплект филтри
- Кондензер на Abbe с повдигаща се нагоре леща, която се използва с обективи с малко увеличение
- Широка гама допълнителни обективи и окуляри

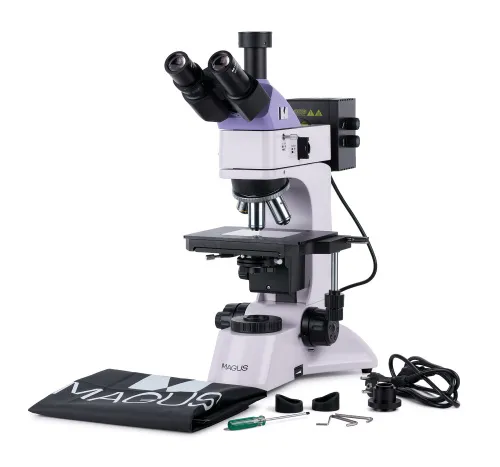

Комплектът включва:
- Основа с вход за захранване, светлинен източник за преминаваща светлина и кондензер, фокусиращ механизъм, предметна маса и револверна глава
- Илюминатор за отразена светлина с корпус на осветителното тяло
- Тринокулярна глава
- Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 WD 26,1 mm
- Планахроматичен обектив с корекция до безкрайност: PL L10х/0,25 WD 20,2 mm
- Планахроматичен обектив с корекция до безкрайност: PL L40х/0,60 WD: 3,98 mm
- Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 WD: 2,08 mm
- Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
- Стъклена плоча на предметната маса
- Адаптер за C-образна монтировка 1x
- Шестостенен ключ
- Променливотоков захранващ кабел
- Захранващ кабел на илюминатора за отразена светлина
- Покривало против прах
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm със скала
- Окуляр 12,5x/14 mm (2 бр.)
- Окуляр 15x/15 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Планахроматичен обектив с корекция до безкрайност: PL L20х/0,40 WD 8,80 mm
- Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 WD 3,68 mm
- Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 WD: 1,25 mm
- Планахроматичен обектив с корекция до безкрайност: PL L100x/0,85 (сух) WD 0,40 mm
- Цифрова камера
- Калибрационен образец
ИД на продукт | 82896 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018263 |
Размер на опаковката (Д x Ш x В) | 35x30x75 cm |
Транспортно тегло | 14.5 kg |
Тип | светлина/оптичен, металургичен |
Глава | тринокулярни |
Глава | Siedentopf |
Ъгъл на наклон на главата | 30 ° |
Увеличение, x | базово 50–600 (*опция: 50–1000/1250/1500/2000/2500) |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Обективи | планахроматични с корекция до безкрайност: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; парфокално разстояние 45 mm (*опция: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (сух)) |
Револверна глава | за 5 обектива |
Работна дистанция, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
Разстояние между окулярите, mm | 48 — 75 |
Предметна маса, mm | 210x140 |
Диапазон на движение на предметната маса, mm | 75/50 |
Характеристики на предметната маса | механична предметна маса с две оси, със стъклена плоча |
Регулиране на диоптъра на окуляра, диоптри | ±5 (на лявата тръба) |
Кондензатор | преминаваща светлина: кондензер Abbe с възможност за регулиране на центъра и височината, NA 1,25, регулируема диафрагма на апертурата и лещи с превключващ механизъм, със заключващи винтове |
Фокусиране | коаксиален, грубо фокусиране (25 mm, със застопоряващ бутон и бутон за регулиране на затягането) и фино фокусиране (0,002 mm) |
Осветление | халогенно |
Регулиране на яркостта | ✓ |
Захранване | 220±22 V, 50 Hz, променливотокова мрежа |
Тип на светлинния източник | отразена и преминаваща светлина: 12 V/30 W |
Светлинни филтри | зелен, син, жълт, матов |
Диапазон на работната температура, °C | 5...+35 |
Допълнително | вграден анализатор и поляризатор, който може да се демонтира |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Приложение | металургичен |
Място на осветлението | двойно |
Метод за изследване | на светлото поле, поляризация |
Торбичка/калъф/чанта в комплект | покривало против прах |
Тегло, kg | 11 |
