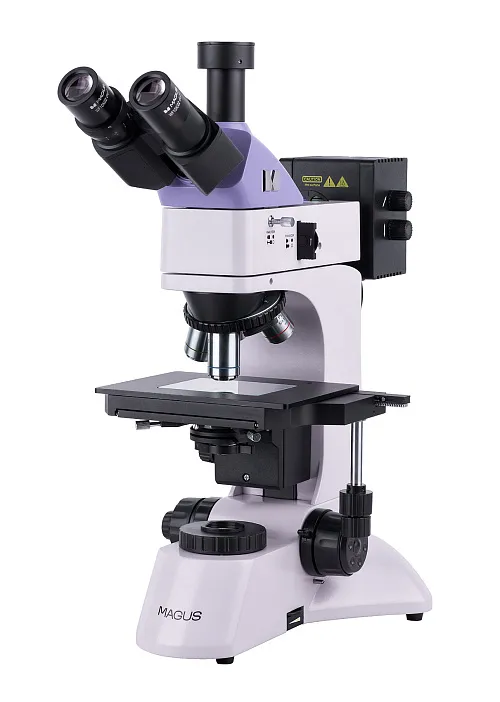

Металургичен микроскоп MAGUS Metal 600 BD
Увеличение: 50–400x. Тринокулярна глава, планахроматични обективи за наблюдение по метода на светлото поле и по метода на тъмното поле, илюминатор за преминаваща халогенна светлина 30 W, илюминатор за отразена халогенна светлина 50 W
ИД на продукт | 82897 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018294 |
Размер на опаковката (Д x Ш x В) | 35x30x75 cm |
Транспортно тегло | 14.5 kg |
Металургичният микроскоп MAGUS Metal 600 BD е предназначен за изследване на обекти с отразена светлина при използване на микроскопските методи на светло поле, тъмно поле и поляризация. Този микроскоп се използва за изследване на метални и полупроводникови образци, както и на други плоски и полирани образци с висока отражателна способност. Чрез преминаваща светлина можете да изучавате полупрозрачни образци, като тънки покрития и уловени върху филтри частици. Микроскопът може да се използва в металургичната и машиностроителната промишленост, в инженерни лаборатории и лаборатории за контрол на качеството, както и в технически университети.
Оптика
Тринокулярната глава има тринокулярна тръба, в която се монтира цифровата камера. Разделителят на лъча насочва светлина към камерата и има две позиции: 100:0 и 0:100. Светлинният лъч се насочва към окулярите или към тринокулярната тръба. Пръстенът за регулиране на диоптъра се намира на левия окуляр.
В базовата конфигурация увеличението на микроскопа е 50–400x. Допълнителни обективи и окуляри могат да повишат диапазона на увеличение. В микроскопа се използват планахроматични обективи с голямо работно разстояние за микроскопия по метода на светлото и тъмното поле. В револверната глава има пет слота за монтиране на обективи – в комплекта са включени четири обектива и има един по избор. Револверната глава с обективи е ориентирана навътре – потребителят може да вижда обективите, поставени в оптичния път.
Осветление
За осветлението се използват халогенни лампи с топла светлина, която не предизвиква умора дори при продължителна работа. Мощността на илюминатора на преминаваща светлина е 30 W, а на източника на отразена светлина – 50 W, което осигурява комфортна работа при микроскопия по метода на тъмното поле.
Системата за отразена светлина съдържа: устройство за метода на тъмното поле, устройство за поляризация, полева диафрагма и диафрагма на апертурата за метода с осветление на Кьолер, които могат да се центрират, и цветни филтри. Източникът на светлина също може да се центрира.
Системата за преминаваща светлина съдържа: кондензер със завъртаща се надолу леща за обективи с малко увеличение и диафрагма на апертурата и полева диафрагма за метода на Кьолер.
Предметна маса и фокусиращ механизъм
Образецът се премества с предметната маса по две оси. Височината на изследвания образец не трябва да превишава 20 mm. За работа с полупрозрачни проби масата има прозрачна стъклена плоча.
Регулирането на фокуса се извършва чрез коаксиални бутони за грубо и фино фокусиране, които се намират от двете страни на долната част на микроскопа. Това дава възможност на наблюдаващия да постави свободно ръцете си върху масата, вместо да ги държи вдигнати. Механизмът за грубо фокусиране има бутон за застопоряване от дясната страна и бутон за регулиране на затягането от лявата.
Принадлежности
Гамата съвместими с микроскопа MAGUS Metal 600 BD принадлежности включва: обективи с голямо фокусно разстояние за работа по методите на светлото и тъмното поле, окуляри, калибрационни образци и цифрови камери.
Основни характеристики:
- Наблюдения на непрозрачни плоски полирани образци с височина до 20 mm с отразена светлина при използване на микроскопските методи на светло поле, тъмно поле и поляризация
- Наблюдение на полупрозрачни образци в пропусната светлина
- Тринокулярна тръба за монтиране на цифрова камера и с разделител на лъча с две позиции (100:0 и 0:100)
- Планахроматични обективи с голямо работно разстояние; BD означава „за методите на светлото поле и на тъмното поле“
- Илюминатор за преминаваща светлина – халогенна крушка 30 W, светлинен източник за отразена светлина – халогенна крушка 50 W, осигурява удобна работа за микроскопия по метода на тъмното поле
- Осветление на Кьолер (отразена светлина) с опция за центриране на източника на светлина, полева диафрагма и диафрагма на апертурата; цветни филтри
- Осветление на Кьолер (преминаваща светлина) с кондензер на Abbe, който може да се центрира и да се регулира по височина, завъртаща се надолу леща за кондензер за обективи с малко увеличение
- Широка гама напълно съвместими окуляри и обективи
Комплектът включва:
- Основа с вход за захранване, светлинен източник за преминаваща светлина и кондензер, фокусиращ механизъм, предметна маса и револверна глава
- Илюминатор за отразена светлина с корпус на осветителното тяло
- Тринокулярна глава
- Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 BD WD 9,7 mm
- Планахроматичен обектив с корекция до безкрайност: PL L10x/0,25 BD WD 9,3 mm
- Планахроматичен обектив с корекция до безкрайност: PL L20x/0,40 BD WD 7,2 mm
- Планахроматичен обектив с корекция до безкрайност: PL L40x/0,60 BD WD 3,0 mm
- Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
- Прозрачна плоча на предметната маса
- Адаптер за C-образна монтировка 1x
- Шестостенен ключ
- Променливотоков захранващ кабел
- Захранващ кабел на илюминатора за отразена светлина
- Покривало против прах
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm със скала
- Окуляр 12,5x/14 mm (2 бр.)
- Окуляр 15x/15 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 BD WD 2,5 mm
- Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 BD WD: 1,9 mm
- Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 BD WD: 0,8 mm
- Планахроматичен обектив с корекция до безкрайност: PL L100х/0,85 (сух) BD WD: 0,4 mm
- Цифрова камера
- Калибрационен образец
ИД на продукт | 82897 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018294 |
Размер на опаковката (Д x Ш x В) | 35x30x75 cm |
Транспортно тегло | 14.5 kg |
Тип | светлина/оптичен, металургичен |
Глава | тринокулярни |
Глава | Siedentopf |
Ъгъл на наклон на главата | 30 ° |
Увеличение, x | базово 50–400 (*опция: 50–1000/1250/1500/2000/2500) |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Обективи | планахроматични с корекция до безкрайност: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L40x/0,60 BD; парфокална височина 45 mm (*опция: PL L50x/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (сух)) |
Револверна глава | за 5 обектива |
Работна дистанция, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Разстояние между окулярите, mm | 48 — 75 |
Предметна маса, mm | 210x140 |
Диапазон на движение на предметната маса, mm | 75/50 |
Характеристики на предметната маса | механична предметна маса с две оси, със стъклена плоча |
Регулиране на диоптъра на окуляра, диоптри | ±5 (на лявата тръба) |
Кондензатор | преминаваща светлина: кондензер Abbe с възможност за регулиране на центъра и височината, NA 1,25, регулируема диафрагма на апертурата и лещи с превключващ механизъм, със заключващи винтове |
Диафрагма | преминаваща и отразена светлина: вградени диафрагма на апертурата и полева диафрагма |
Фокусиране | коаксиален, грубо фокусиране (25 mm, със застопоряващ бутон и бутон за регулиране на затягането) и фино фокусиране (0,002 mm) |
Осветление | халогенно |
Регулиране на яркостта | ✓ |
Захранване | 220±22 V, 50 Hz, променливотокова мрежа |
Тип на светлинния източник | отразена светлина: 12 V/50 W; преминаваща светлина: 12 V/30 W |
Светлинни филтри | зелен, син, жълт, матов |
Диапазон на работната температура, °C | 5...+35 |
Допълнително | вграден анализатор и поляризатор, който може да се демонтира, устройство за изследване по метода на тъмното поле |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Приложение | металургичен |
Място на осветлението | двойно |
Метод за изследване | на светлото поле, тъмно поле, поляризация |
Торбичка/калъф/чанта в комплект | покривало против прах |
Тегло, kg | 11 |
