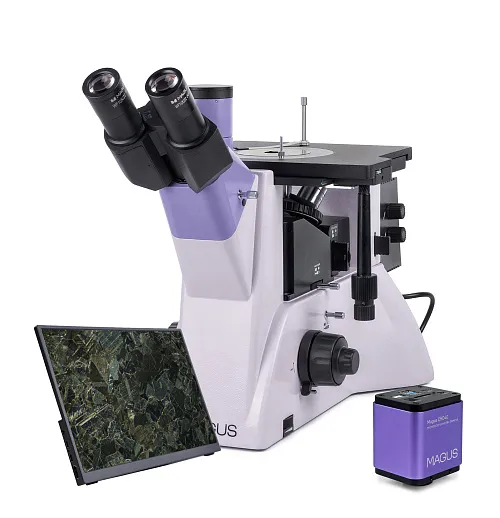

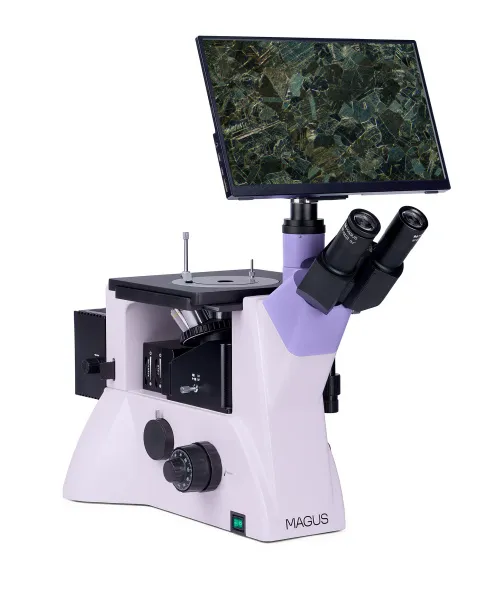

Металургичен инвертиран цифров микроскоп MAGUS Metal VD700 BD LCD
С камера и монитор. Увеличение: 50–500х. Тринокулярна глава, планахроматични обективи за микроскопия по метода на тъмното поле и по метода на светлото поле, халогенен илюминатор за отразена светлин 50 W
ИД на продукт | 83039 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018492 |
Размер на опаковката (Д x Ш x В) | 49x34x68 cm |
Транспортно тегло | 19.25 kg |

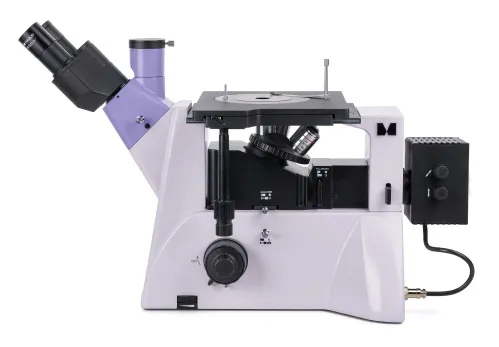

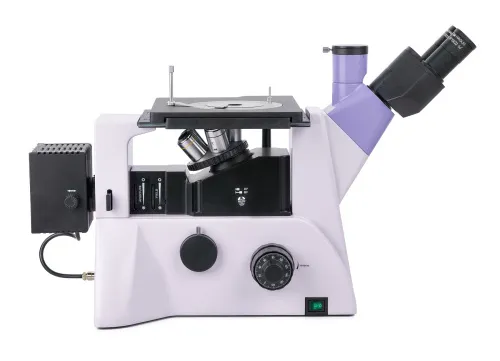

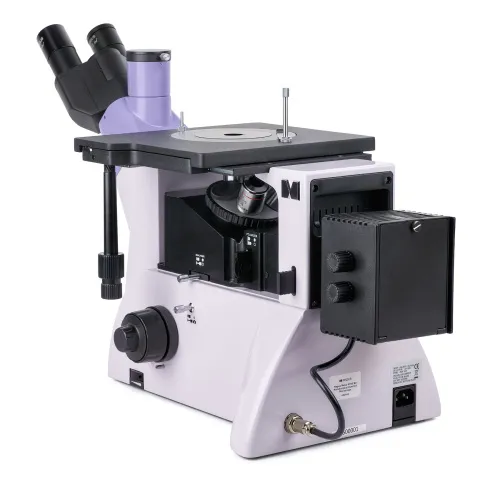

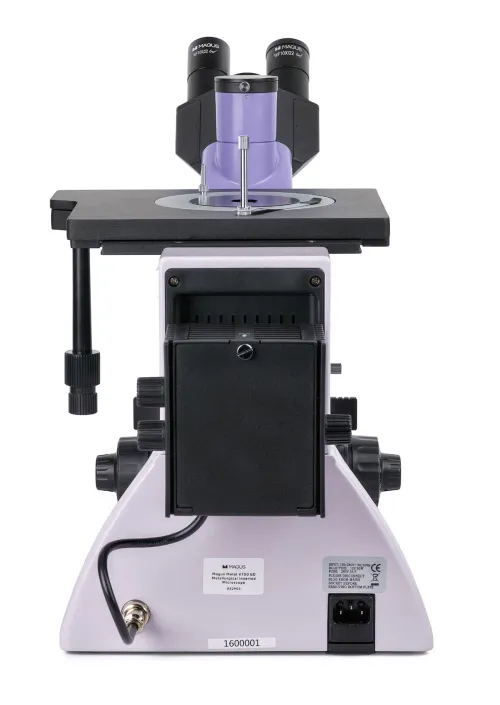

MAGUS Metal VD700 BD LCD е инвертиран металургичен цифров микроскоп – револверната глава се намира под образеца и се използва за наблюдения на отразена светлина. Налични микроскопски методи: на светлото поле, тъмното поле и с поляризирана светлина. Микроскопът се използва за изследване на метали, сплави, полупроводникови материали и други непрозрачни образци с големи размери и тегло до 2 kg. Той се използва широко в промишлени предприятия, фабрики и лаборатории за контрол на качеството, както и в университети и изследователски центрове.
Цифрова камера

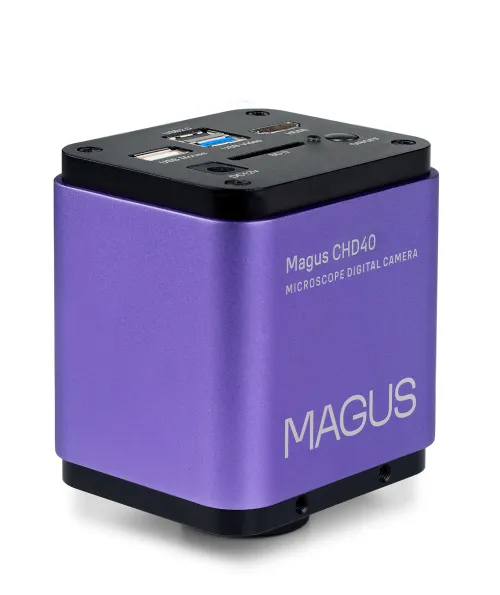

MAGUS CHD40 е цифрова HDMI камера с три видео интерфейса и автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора.

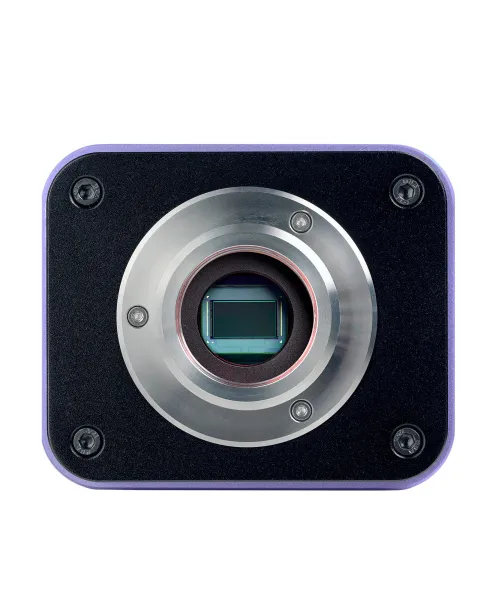

Камерата е оборудвана с 8 MP сензор и създава реалистични изображения с разделителна способност 4К (3840x2160 px), когато е свързана чрез HDMI или USB 3.0. Когато е свързана чрез Wi-Fi, качеството на изображението е Full HD (1920x1080 px).

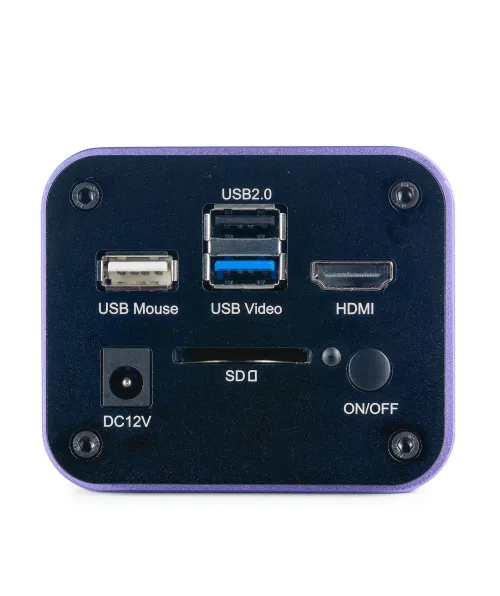

Камерата използва интерфейс HDMI за свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без връзка с компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Можете да свържете камерата с компютър чрез Wi-Fi или USB 3.0. Видеозаписът се прави с 30 fps.
Камерата комбинира висока честота на кадрите в секунда и широколентов HDMI. Поради това видеозаписите са ярки, няма „замръзвания“ или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.
Монитор

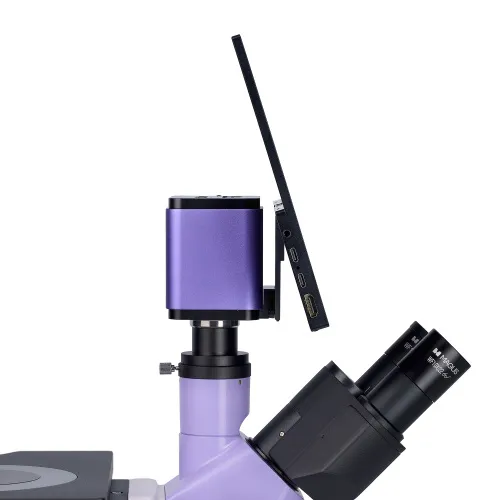

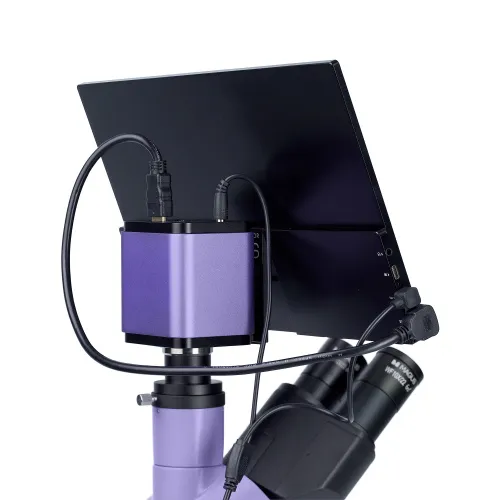

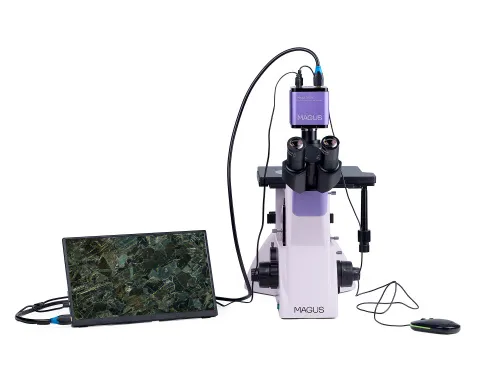

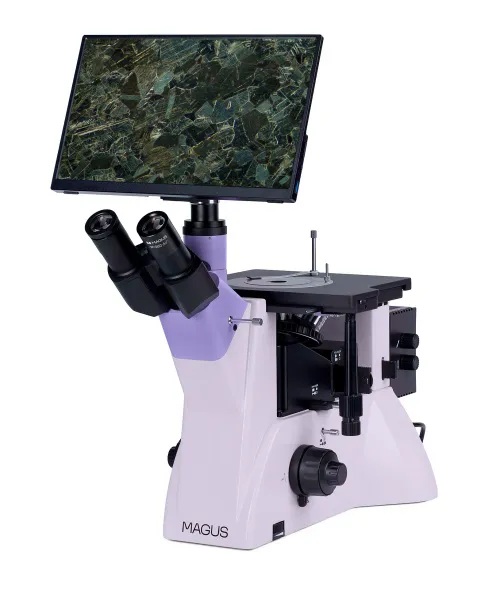

Мониторът MAGUS MCD40 е предназначен за използване на системата за визуализация на микроскопа MAGUS. Той е свързан към камера, която е монтирана на микроскопа за показване на изображения в реално време. Може да работи с 4K HDMI камери MAGUS. Диагоналът на екрана е 13,3 инча. IPS матрицата осигурява ярки изображения при големи ъгли на видимост. Ако погледнете към дисплея под ъгъл, възпроизвеждането на цветовете не е нарушено. Дисплеят може да се постави на сгъваема стойка върху маса или шкаф, или да се монтира директно към камерата или към стойката на микроскопа.
Оптика

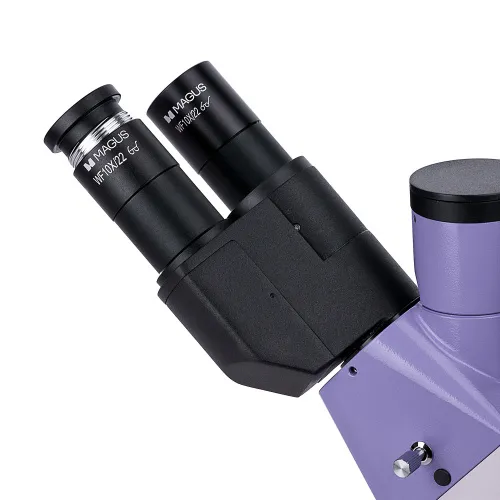

Можете да монтирате главата на микроскопа по стандартен начин или да я завъртите на 180°, която възможност е осигурена от конструкцията. Има опция за монтиране на цифрова камера и монитор: В главата на микроскопа се намира тринокулярна глава, а на тялото има страничен порт за камера. Има разделяне на лъча: 50:50 и 100:0 за главата на микроскопа, така също 100:0 и 0:100 за тялото.

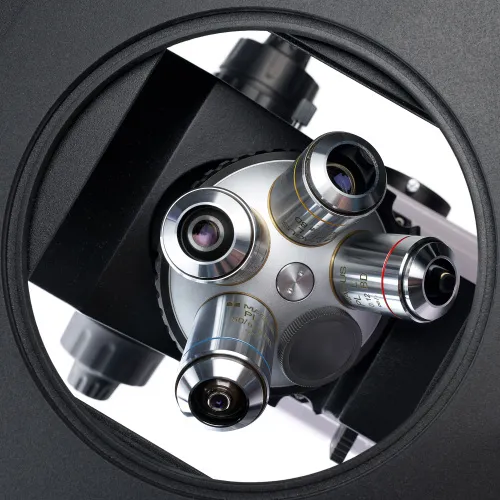

Под изследвания образец се намира револверна глава за 5 обектива. Има 4 слота за монтиране на приложените обективи и още един слот за монтиране на допълнителен обектив. Всички обективи за този микроскоп са обозначени с BD, т.е. те са специално конструирани за микроскопия по методите на светлото и тъмното поле и са с голямо работно разстояние.
Осветление

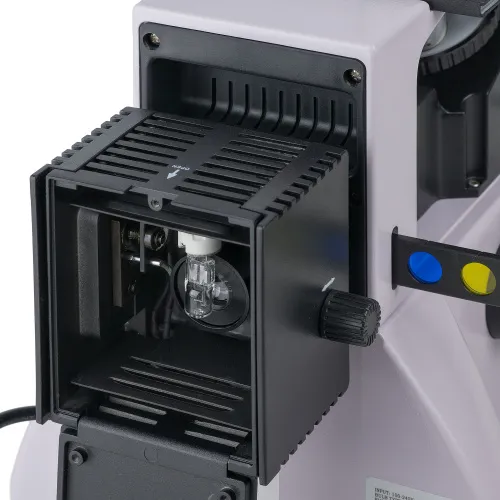

Източник на светлина: Халогенна крушка 50 W. Топлата светлина намалява напрежението на очите и е идеална за продължителна работа с микроскопа. Благодарение на мощното осветление ще получите много детайлно, отчетливо изображение с всякакви микроскопски методи и всякакви обективи. Източникът на светлина може да се центрира по три оси, а осветлението на Кьолер може да се регулира чрез диафрагма на апертурата и полева диафрагма. Системата за осветяване с отразена светлина включва също поляризиращо устройство и устройство за наблюдение по метода на тъмното поле.
Предметна маса и фокусиращ механизъм

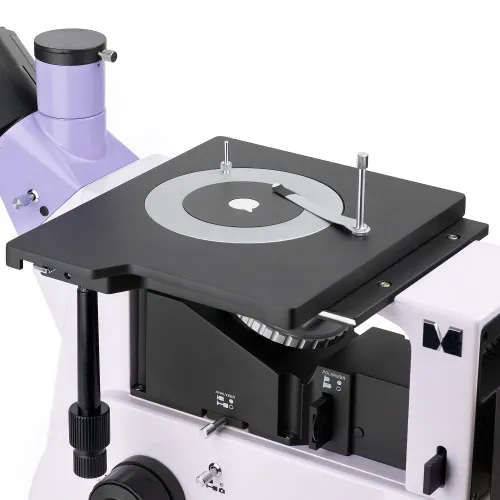

Предметна маса с кръгла въртяща се носеща плоча в центъра. В зависимост от предназначението могат да се използват различни плочи: Те се различават по диаметъра на отвора – 10 mm, 20 mm или 30 mm. Щом образецът бъде поставен върху работната маса, той се закрепва с държач. Образецът се премества с предметната маса в две посоки: Ос X и Y. За регулиране на фокуса се използва грубо фокусиране (има бутон за застопоряване и бутон за регулиране на затягането) и фино фокусиране. Бутоните за грубо и фино фокусиране са разположени от двете страни по такъв начин, че да можете да поставите ръцете си върху масата, когато използвате микроскопа, вместо да ги държите вдигнати.
Принадлежности
Когато добавите допълнителни аксесоари към микроскопа MAGUS Metal V700 BD, неговите възможности се разширяват. Принадлежностите включват окуляри, обективи за наблюдение по методите на тъмното поле и светлото поле с голямо работно разстояние, цифрови камери и калибрационни образци.
Основни характеристики на микроскопа:
- Предметна маса с кръгли плочи за масата с отвори 10 mm, 20 mm и 30 mm; подходяща за тежки и големи образци
- Микроскопски методи за наблюдение по метода на светлото поле, тъмното поле и с поляризирана светлина
- Опция за завъртане на главата на микроскопа на 180° при монтажа
- Две опции за монтиране на монитор и цифрова камера: тринокулярна тръба и страничен порт за камера; разделяне на лъча: 100:0 и 0:100 на тялото и 50:50 и 100:0 на тринокулярната глава
- Мощна халогенна лампа (50 W) за удобно наблюдение по метода на тъмното поле, регулиране на яркостта, настройка на осветлението на Кьолер, цветни филтри и възможност за центриране на източника на светлина по три оси
- Допълнителни принадлежности за подобряване на работните характеристики на микроскопа
Основни характеристики на камерата:
- Камерата работи автономно, без връзка с компютър и чрез интерфейс HDMI. Може да се свързва към компютър чрез Wi-Fi и интерфейс USB 3.0
- Автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора
- 30 fps за наблюдение на движещи се обекти, записване на видеоматериали и придвижването на образците без трептене и забавяния
- Цветният сензор с фоново осветление CMOS SONY Exmor/Starvis осигурява ниско ниво на шума и висока светлочувствителност, дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове
- Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания

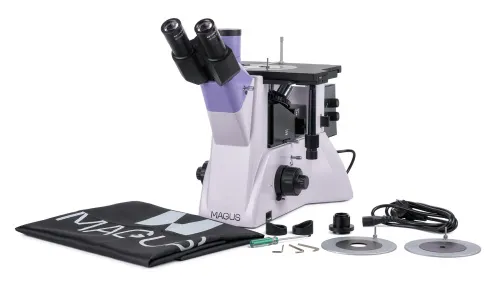

Комплектът включва:
- Цифрова камера MAGUS CHD40 (цифрова камера, HDMI кабел (1,5 m), кабел USB 3.0 (1,5 m), USB мишка, 32 GB SD карта с памет, USB Wi-Fi адаптер (2 бр.), променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
- Течнокристален монитор MAGUS MCD40
- Основа с вход за захранване, фокусиращ механизъм, предметна маса и револверна глава
- Илюминатор за отразена светлина с корпус на осветителното тяло
- Тринокулярна глава
- Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 BD WD 9,7 mm
- Планахроматичен обектив с корекция до безкрайност: PL L10x/0,25 BD WD 9,3 mm
- Планахроматичен обектив с корекция до безкрайност: PL L20x/0,40 BD WD 7,2 mm
- Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 BD WD 2,5 mm
- Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
- Адаптер за C-образна монтировка 1x
- Шестостенен ключ
- Променливотоков захранващ кабел
- Покривало против прах
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm със скала
- Окуляр 12,5x/14 mm (2 бр.)
- Окуляр 15x/15 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Планахроматичен обектив с корекция до безкрайност: PL L40x/0,60 BD WD 3,0 mm
- Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 BD WD: 1,9 mm
- Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 BD WD: 0,8 mm
- Планахроматичен обектив с корекция до безкрайност: PL L100х/0,85 (сух) BD WD: 0,4 mm
- Калибрационен образец
ИД на продукт | 83039 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018492 |
Размер на опаковката (Д x Ш x В) | 49x34x68 cm |
Транспортно тегло | 19.25 kg |
Тип | светлина/оптичен, металургичен |
Глава | тринокулярни |
Глава | Siedentopf, може да се завърта на 180° |
Ъгъл на наклон на главата | 45° |
Увеличение, x | 50–500 базово (*опция: 50–1000/1250/1500/2000/2500) |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Обективи | планахроматични с корекция до безкрайност: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; парфокална височина 45 mm (*опция: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (сух)) |
Револверна глава | за 5 обектива |
Работна дистанция, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
Разстояние между окулярите, mm | 48 — 75 |
Предметна маса, mm | 242x200 |
Диапазон на движение на предметната маса, mm | 30/30 |
Характеристики на предметната маса | двуосна механична, кръгла въртяща се носеща плоча в центъра с Ø130 mm и с отвори Ø10 mm, Ø20 mm и Ø30 mm |

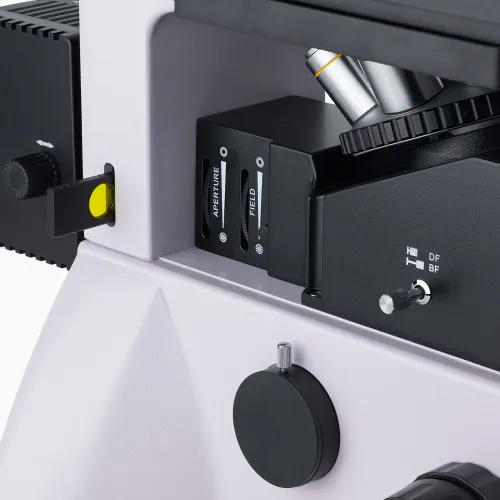

Диафрагма | вградена апертура и полева |

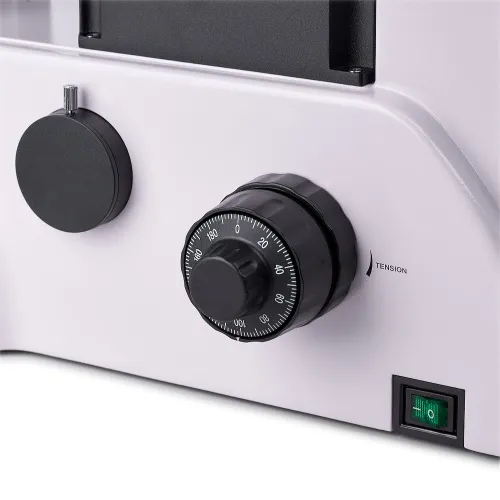

Фокусиране | коаксиален, грубо (с регулиране на затягането на механизма за грубо фокусиране и бутон за застопоряване) и фино (0,002 mm) |
Осветление | халогенно |
Регулиране на яркостта | ✓ |
Захранване | 220±22 V, 50 Hz, променливотокова мрежа |
Тип на светлинния източник | 12 V/50 W |
Светлинни филтри | зелен, син, жълт, матов |
Диапазон на работната температура, °C | 5...+35 |

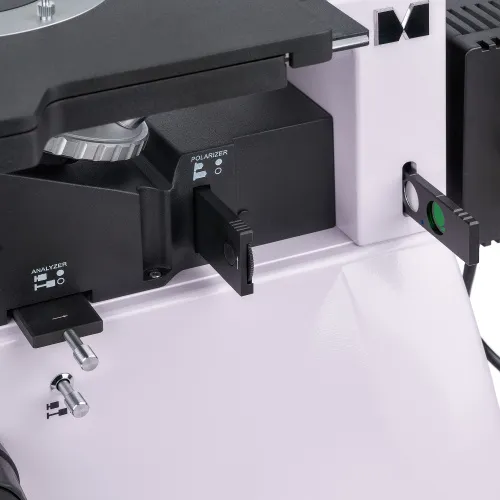

Допълнително | анализатор и поляризатор, които могат да се демонтират, устройство за изследване по метода на тъмното поле |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Приложение | металургичен |
Място на осветлението | долно |
Метод за изследване | на светлото поле, тъмно поле, поляризация |
Торбичка/калъф/чанта в комплект | покривало против прах |
Цифрова камера | |
Сензор | Sony Exmor/Starvis CMOS |
Цветен/монохромен | цветен |
Мегапиксела | 8 |
Максимална разделителна способност, пиксели | 3840x2160 |
Размер на сензора | 1/1,2'' (11,14x6,26 mm) |
Размер на пиксела, μm | 2.9x2.9 |
Интерфейсни съединители | Wi-Fi, HDMI 1,4, USB 3.0 |
Карта с памет | SD до 32 GB |
Възможност за свързване на допълнително оборудване | USB мишка, флашпамет (USB), Wi-Fi адаптер (USB) |
Светлочувствителност | 1028 mV с 1/30 s |
Отношение сигнал/шум | 0,13 mV при 1/30 s |
Време за експозиция | 0,14 ms – 1000 ms |
Видеозапис | ✓ |
Честота на кадрите, fps при разделителна способност | 30 при 3840x2160 (HDMI), 30 при 1920x1080 (Wi-Fi), 30 при 3840x2160 (USB 3.0) |
Място на монтаж | тринокулярна тръба, окулярна тръба вместо окуляр |
Формат на изображението | *.jpg, *.tif |
Видео формат | *.h264/*.h265, *.mp4 |
Спектрален диапазон, nm | 380–650 (вграден инфрачервен филтър) |
Тип на затвора | ERS (електронен преместващ се затвор) |
Софтуер | HDMI: вграден; USB: MAGUS View |
Изисквания към системата | Windows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, CD-ROM, 19" или по-голям дисплей |
Тип на монтажа | C-образна монтировка |
Тяло | алуминиева сплав |
Захранване на камерата | DC адаптер 12 V, 1 A |
Диапазон на работната температура на камерата, °С | -10...+50 |
Диапазон на работната влажност, % | 30 — 80 |
Монитор | |
Тип на матрицата | IPS |
Диагонал на дисплея, инчове | 13.3 |
Разделителна способност на дисплея, пиксели | 3840x2160 (4K) |
Формат | 16:9 |
Яркост, cd/m² | 400 |
Брой на показваните цветове | 16,7 милиона |
Контраст | 1000:1 |
Хоризонтален/вертикален ъгъл на видимост, ° | 178/178 |
Размер на видимата зона на екрана (Ш x В), mm | 295x165 |
Разстояние между пикселите (Д x В), mm | 0,154x0,154 |
Честота на оптичния източник, Hz | 60 |
Тип на матрицата с фоново осветление | светодиодна |
Срок на експлоатация на светодиода за задно осветяване, часове | 50000 |
Интерфейс | HDMI |
Диапазон на работната температура, °C | -15...+55 |
Диапазон на работната влажност, % | 10 — 90 |
Захранване | променливотоково 110 V–220 V/постояннотоково 5–12 V, 1 A (Тип-C) |
Потребление на енергия, W | 12 (макс.) |
