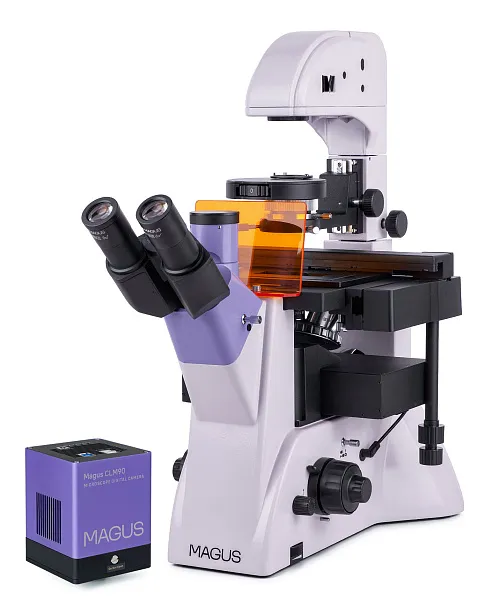

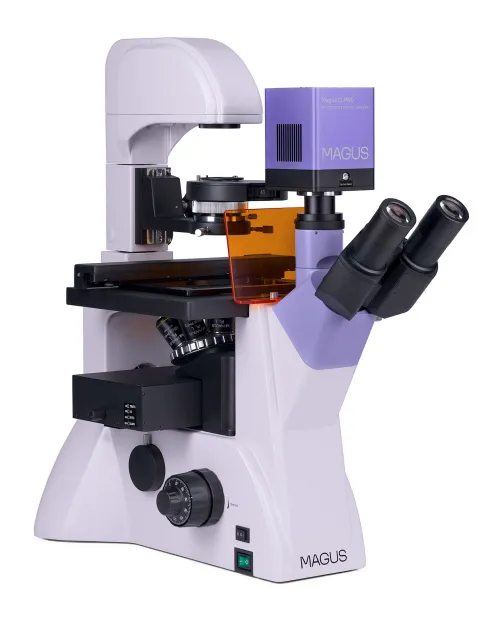

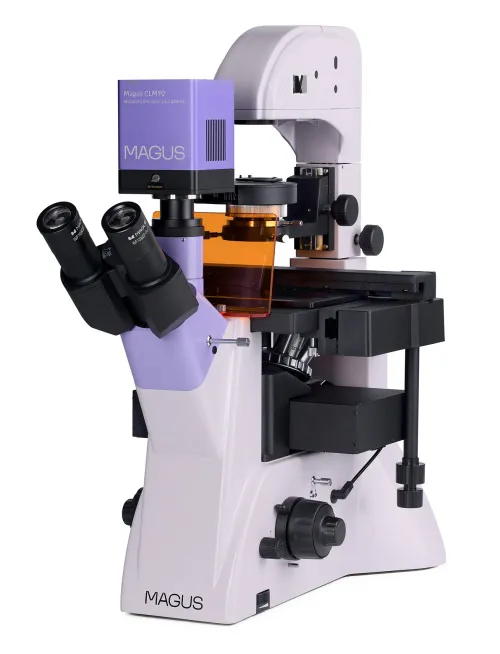

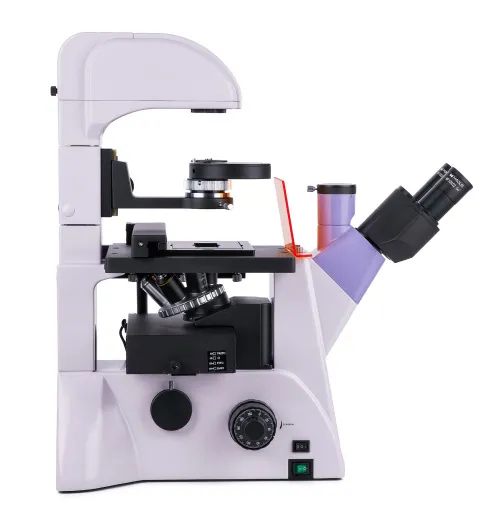

Флуоресцентен инвертиран цифров микроскоп MAGUS Lum VD500L
С камера. Увеличение: 100–400x. Тринокулярна глава, планахроматични обективи, светодиодно осветление с преминаваща светлина и отразена светлина 5 W, осветление на Кьолер
ИД на продукт | 83022 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018249 |
Размер на опаковката (Д x Ш x В) | 38x61x82 cm |
Транспортно тегло | 26.7 kg |

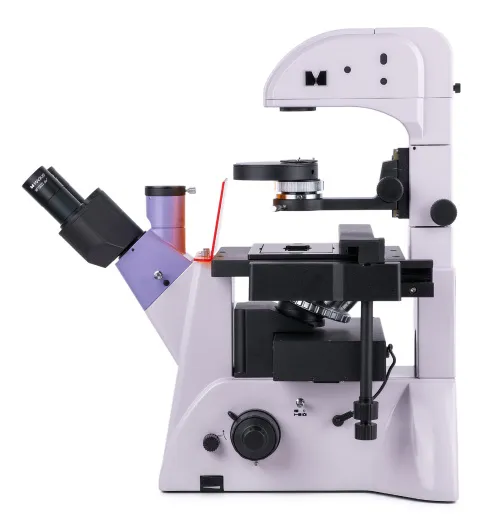

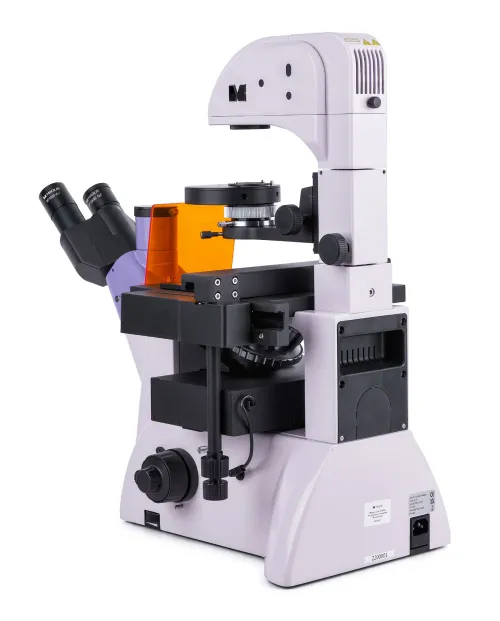

Микроскопът MAGUS Lum V500L е инвертиран микроскоп за флуоресцентна микроскопия с отразена светлина и по метода на светлото поле, с фазов контраст, с преминаваща светлина. За флуоресцентна микроскопия се използват флуорохромни филтри DAPI, FITC и TRITC. Обърнатата конструкция Ви дава възможност за изследване на образци в лабораторни съдове, като блюда на Петри, колби и др. Височината на лабораторните съдове може да бъде 55 mm или 165 mm, когато стойката е наклонена. Оптиката е предназначена за лабораторни съдове с дебелина на дъното 1,2 mm. Микроскопът е идеален за лабораторни изследвания, рутинна лабораторна работа и може да се използва за образователни цели.
Цифрова камера

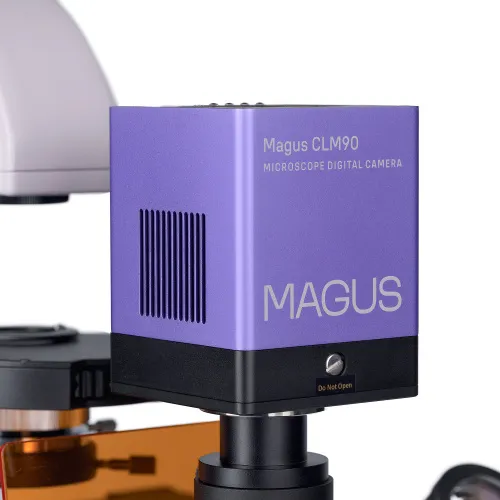

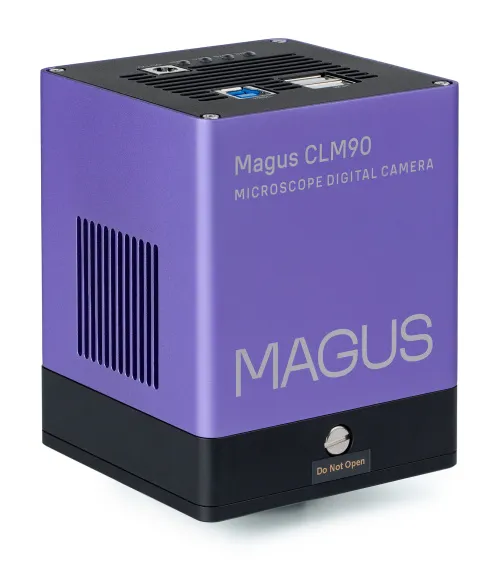

Цифровата камера MAGUS CLM90 е предназначена за използване по метода на флуоресцентната микроскопия и по метода на тъмното поле.

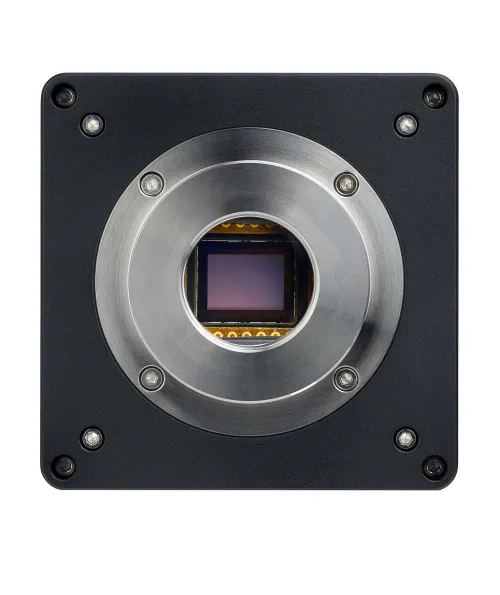

Камерата е оборудвана с 7,1 MP сензор и създава реалистични изображения с разделителна способност 3200x2200 пиксела. Препоръчва се камерата да се използва с обективи с увеличение 4x, 10x, 20х и 40x. Когато се работи с обективи с малко увеличение, камерата ще Ви позволи да виждате по-фините детайли.
Правят се видеозаписи при 51,3 fps или 133,8 fps в зависимост от разделителната способност. Видео материалите са плавни с меки и фини преходи между кадрите. Движението на пробата се показва в реално време без закъснение. Камерата улеснява работата с движещи се обекти и е подходяща за демонстрации в класна стая.

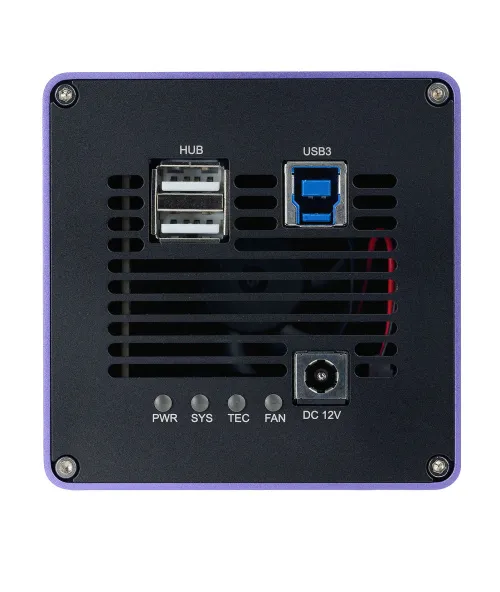

Камерата е снабдена с интерфейс USB 3.0. Скоростта на предаване на данни е 10 пъти по-висока от тази на камерите с USB 2.0. Високоскоростната камера се препоръчва за професионални лаборатории, изследвания или университетско обучение.
Оптика

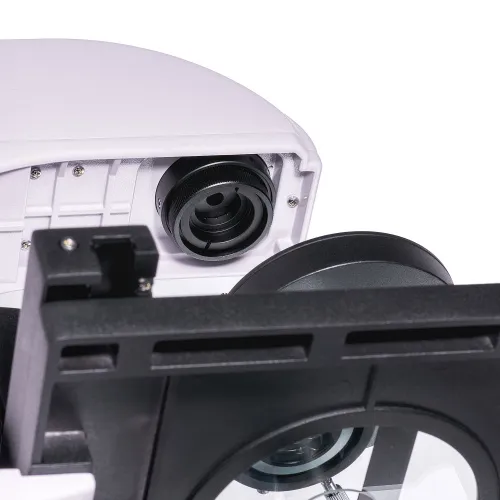

Две опции за монтиране на цифрова камера и монитор: тринокулярната тръба е предназначена за монтиране на монитор (не е включен в комплекта), а страничният порт на тялото е за монтиране на цифрова камера (не е включена в комплекта). Има разделител на лъчите: 100/0 или 0/100 (на тялото) и 100/0 или 50/50 (на тринокулярната глава). Ъгълът на наклона 45° на тръбата на окуляра позволява извършване на наблюдение при максимален комфорт. При монтажа на микроскопа потребителят може да завърта окулярните тръби на 180°.

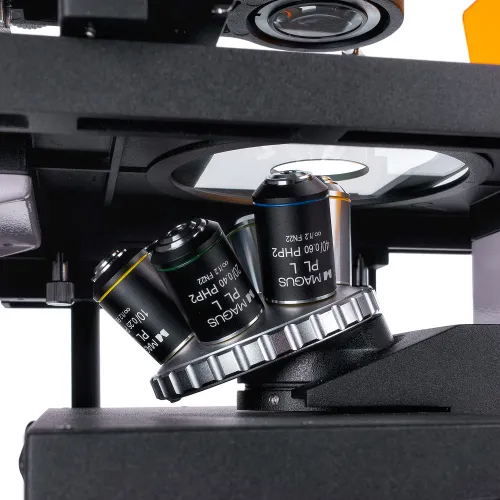

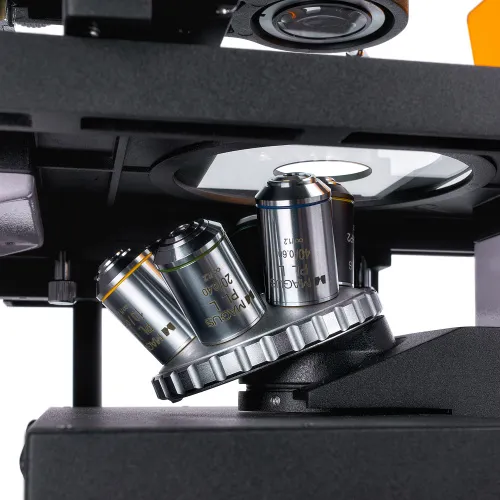

Наборът включва шест планахроматични обектива: три от тях са за наблюдение по метода на светлото поле и с флуоресценция, а другите три са за фазовоконтрастни наблюдения. Те са коригирани до безкрайност и са с голямо работно разстояние. Револверната глава има шест слота за монтиране на обективи. Револверната глава се намира върху стойка под предметната маса.
Осветление
Източникът за възбуждане на флуоресценцията е светодиод 5 W с живот 50 000 работни часа. Има три възбуждащи филтъра: флуорохромни филтри DAPI, FITC и TRITC. Светодиодното осветление е с по-голяма енергийна ефективност и е по-лесно за техническо обслужване от живачната лампа, поради което се препоръчва за използване в университетите. Светодиодното осветление осигурява равномерност на цвета. Светодиодите светват и изгасват по-бързо и не прегряват при продължителна работа.
Източникът на преминаваща светлина е също светодиод 5 W. Той е достатъчно ярък за наблюдение с всички обективи за микроскопия по метода на светлото поле и с поляризация.
Светлинните източници за отразена и за преминаваща светлина могат да се регулират по метода на Кьолер. Той осигурява възможност за постигане на максималната граница на разделителната способност за всеки от обективите и за получаване на ярко, отчетливо изображение без смущения и затъмняване в краищата.

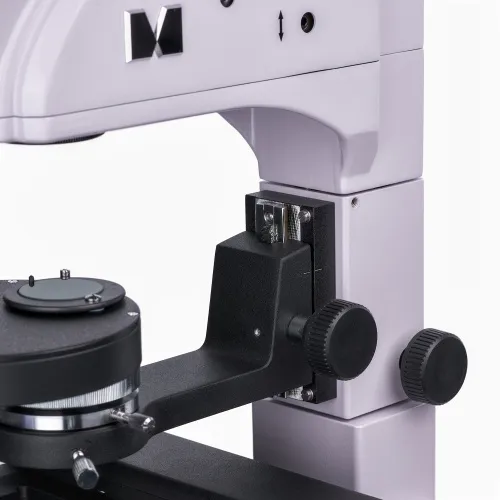

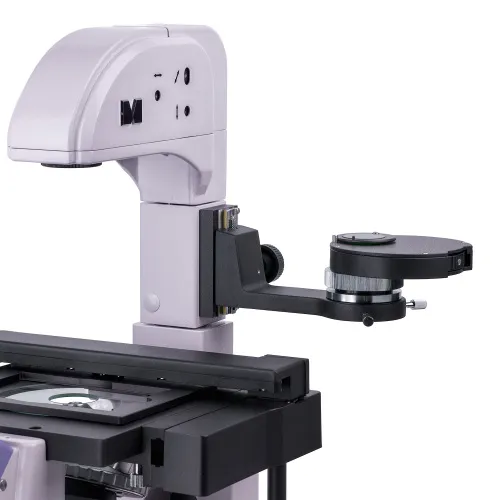

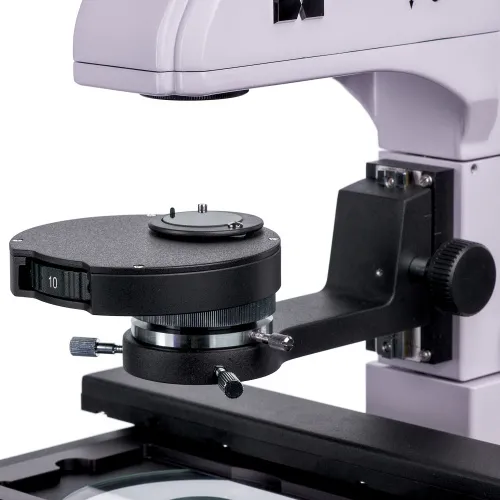

Микроскопът е оборудван с фазовоконтрастен кондензер: трите слота се използват за фазовоконтрастни обективи с увеличения 10x, 20x и 40x, а четвъртият слот е за микроскопия по метода на светлото поле. Пръстените за фазовоконтрастно наблюдение могат да се центрират. Можете да превключвате методите на микроскопия чрез завъртане на скалата.
Предметна маса и фокусиращ механизъм
Неподвижната предметна маса е оборудвана с механично приспособление за преместване на лабораторните съдове и с три държача за съдове с различни размери. Лабораторните съдове могат да се преместват в хоризонтална равнина, в две взаимно перпендикулярни посоки. Микроскопът има механизъм за грубо и фино фокусиране. Грубото фокусиране има застопоряващ механизъм и бутон за регулиране на затягането. Бутоните са конструирани ергономично, което позволява на потребителя да поддържа отпусната поза по време на работа.
Принадлежности
Микроскопът може да бъде оборудван с допълнителни окуляри, калибрационни образци или цифрова камера от гамата аксесоари MAGUS.
Основни характеристики на микроскопа:
- Инвертирана конструкция за наблюдение на образци в лабораторни съдове с дебелина на дъното до 1,2 mm и височина до 55 mm, така също до 165 mm, когато стойката е наклонена
- Микроскопски методи: флуоресценция (отразена светлина), наблюдение по метода на светлото поле и с фазовоконтрастно наблюдение (преминаваща светлина)
- Настройка на осветлението на Кьолер за преминаваща и отразена светлина; светодиодни светлинни източници 5 W с дълъг срок на експлоатация
- Има три възбуждащи филтъра: флуорохромни филтри DAPI, FITC и TRITC.
- Фазовоконтрастен кондензер за бързо и удобно превключване между микроскопските методи
- Тринокулярна глава; разделяне на лъчите 100/0 или 0/100 (на тялото), разделяне на лъчите 100/0 или 50/50 (на главата)
Основни характеристики на камерата:
- За микроскопия чрез флуоресценция и по метода на тъмното поле с обективи с увеличение 4х, 10x, 20x или 40x
- Разделителна способност 7,1 МР: когато се работи с обективи с малко увеличение, камерата ще Ви позволи да виждате по-фините детайли
- 51,3 fps и 133,8 fps при разделителни способности 3200x2200 px и 1584x1100 px за наблюдение на движещи се образци, видеозаписи и движение на пробите без трептене и забавяне
- Елементът на Пелтие понижава температурата на сензора при продължителна работа и елиминира топлинния шум, поради което при снимане могат да се използват ниски скорости на затвора
- Кадрови затвор за бързо регистриране на сигнала от сензора, повишена яркост на изображението, липса на фалшиви оптични ефекти при наблюдение на движещи се обекти
- Монохромен CMOS сензор с фоново осветление SONY Exmor осигурява ниско ниво на шума и висока светлочувствителност, дори при слаба осветеност. Ще получите по-чисти, по-ярки изображения с по-наситени цветове
- Интерфейс USB 3.0 за бързо и плавно прехвърляне на данни
- Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания

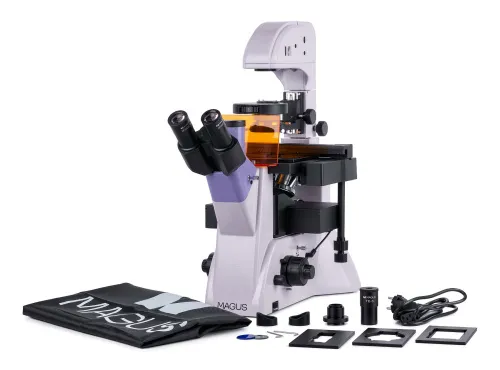

Комплектът включва:
- Цифрова камера MAGUS CLM90 (цифрова камера, USB кабел, адаптер за 12 V, 3 A, кутия, инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
- Основа с вход за захранване, илюминатор за отразена светлина, източник за преминаваща светлина, кондензер, фокусиращ механизъм, предметна маса и револверна глава

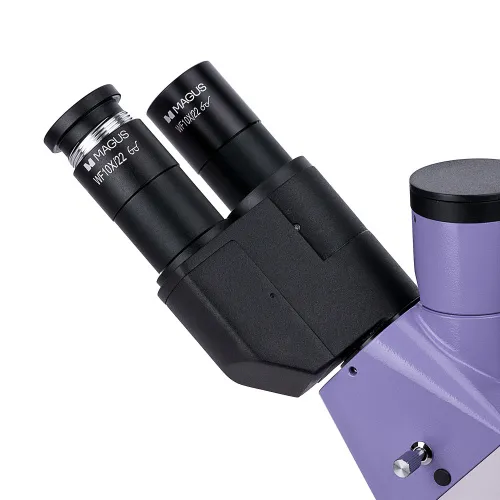

- Тринокулярна глава
- Планахроматичен обектив с корекция до безкрайност: PLL 10x/0,25 фазовоконтрастен WD 4,3 mm
- Планахроматичен обектив с корекция до безкрайност: PLL 20х/0,40 WD 8,0 mm
- Планахроматичен обектив с корекция до безкрайност: PLL 40х/0,60 WD: 3,5 mm
- Планахроматичен обектив с корекция до безкрайност: PLL 10x/0,25 PHP2 WD 4,3 mm
- Планахроматичен обектив с корекция до безкрайност: PLL 20x/0,40 PHP2 WD 8,0 mm
- Планахроматичен обектив с корекция до безкрайност: PLL 40x/0,60 PHP2 WD 3,5 mm
- Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
- Преграда за ултравиолетовите лъчи
- Адаптер за C-образна монтировка 1x
- Шестостенен ключ
- Захранващ кабел
- Покривало против прах
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm със скала
- Окуляр 12,5x/14 mm (2 бр.)
- Окуляр 15x/15 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Калибрационен образец
ИД на продукт | 83022 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018249 |
Размер на опаковката (Д x Ш x В) | 38x61x82 cm |
Транспортно тегло | 26.7 kg |
Тип | биологичен, светлина/оптичен |
Глава | тринокулярни |
Глава | Siedentopf, може да се завърта на 180° |
Увеличение, x | 100–400 при базовата конфигурация (*опция: 40–500/600/800/1000) |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Обективи | планахроматични обективи с корекция до безкрайност (∞): PLL 10x/0,25/4,3; PLL 20x/0,40/8,0; PLL 40x/0,60/3,5; фазовоконтрастен: PLL 10x/0,25/4,3 PHP2; PLL 20x/0,40/8,0 PHP2; PLL 40x/0,60/3,5 PHP2; парфокално разстояние: 45 mm |
Револверна глава | за 6 обектива |
Работна дистанция, mm | 4,3 (10х); 8,0 (20x); 3,5 (40x) |
Разстояние между окулярите, mm | 48 — 75 |
Предметна маса, mm | 227x208 |
Диапазон на движение на предметната маса, mm | 77/134,5 |
Характеристики на предметната маса | неподвижна, механично приспособление за преместване и стъклени плочи Ø118 mm; държачи за чаши: 86x129,5 mm, Ø87,5 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm |
Кондензатор | NA 0,6, работна дистанция: 55 mm; фазовоконтрастна револверна глава; със застопоряващи винтове |
Диафрагма | апертура, ирисова диафрагма |

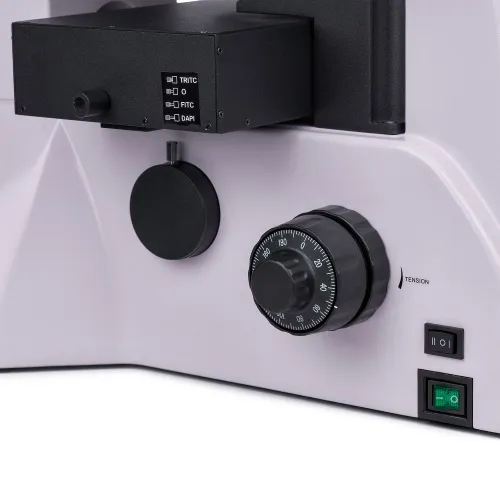

Фокусиране | коаксиални бутони за грубо и фино фокусиране, разположени от двете страни |
Осветление | халогенно, флуоресцентна |
Регулиране на яркостта | ✓ |
Захранване | променливотокова мрежа, 85–265 V, 50/60 Hz |
Тип на светлинния източник | отразена светлина: светодиод 5 W; преминаваща светлина: светодиод 5 W |
Светлинни филтри | да |
Диапазон на работната температура, °C | 5...+35 |
Специални характеристики | кондензер за фазовоконтрастно наблюдение (револверен) със свободен слот и фазовоконтрастни ануларни плочи за обективи 10x, 20x и 40x; спомагателен центриращ микроскоп |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Флуоресцентен модул | филтри: ултравиолетови (UV), виолетови (V), сини (B), зелени (G) |
Флуоресцентен филтър: тип на филтъра, дължина на вълната на възбуждане/дихроично огледало/дължина на вълната на излъчването | ултравиолетови лъчи (UV), 320–380 nm/425 nm/435 nm; виолетови лъчи (V) 380–415 nm/455 nm/475 nm; син (B) 450–490 nm/505 nm/515 nm; зелени лъчи (G) 495–555 nm/585 nm/595 nm |
Приложение | лабораторно/медицинско |
Място на осветлението | двойно |
Метод за изследване | на светлото поле, флуоресцентен, фазово-контрастна микроскопия |
Торбичка/калъф/чанта в комплект | покривало против прах |
Цифрова камера | |
Сензор | SONY Exmor CMOS |
Цветен/монохромен | монохромен |
Мегапиксела | 7.1 |
Максимална разделителна способност, пиксели | 3200x2200 |
Размер на сензора | 1,1" (14,4x9,9 mm) |
Размер на пиксела, μm | 4.5x4.5 |
Двустепенен термоелектрически модул (елемент на Пелтие), който да нагласи температурата на 42°C под температурата на помещението | ✓ |
Светлочувствителност | 3354 mV при 1/30 s |
Отношение сигнал/шум | 0,15 mV при 1/30 s |
Време за експозиция | 0,1 ms – 1 h |
Видеозапис | ✓ |
Честота на кадрите, fps при разделителна способност | 51,3 при 3200x2200, 133,8 при 1584x1100 |
Цифров обем на АЦП (битове) | 8/12 (избираем) |
Формат на изображението | *.jpg, *.bmp, *.png, *.tif |
Видео формат | изход: *.wmv, *.avi, *.h264 (Windows 8 и по-нова), *h265 (Windows 10 и по-нова) |
Спектрален диапазон, nm | 380–650 (с инфрачервен филтър и антирефлексен филтър) |
Тип на затвора | кадров затвор |
Баланс на бялото | ръчно, автоматично |
Контрол на експозицията | ръчно, автоматично |
Характеристики на софтуера | размер на изображението, яркост, време за експозиция |
Софтуер | MAGUS View |
Изход | USB 3.0, 5 Gb/s |
Изисквания към системата | Windows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 2 GB RAM, порт USB 3.0, CD-ROM, 17" или по-голям дисплей |
Тип на монтажа | C-образна монтировка |
Тяло | алуминиева сплав |
Захранване на камерата | постояннотоково, 5 V, от USB порта на компютър; адаптер за 12 V, 3 A за захранване на елемента на Пелтие |
Диапазон на работната температура на камерата, °С | -10...+50 |
Диапазон на работната влажност, % | 30 — 80 |
