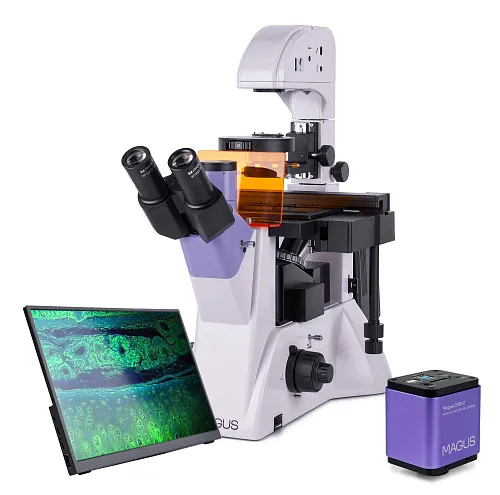

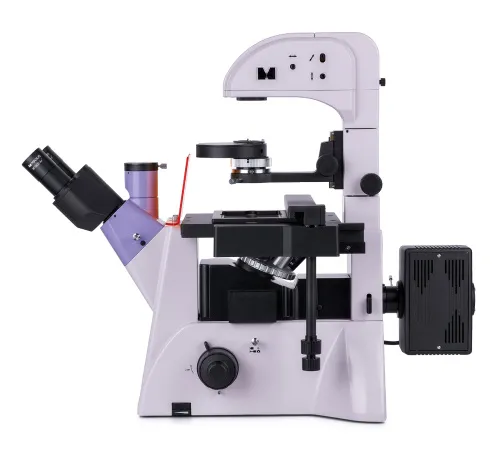

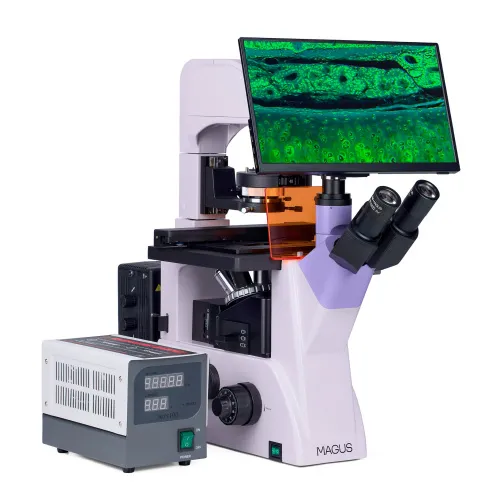

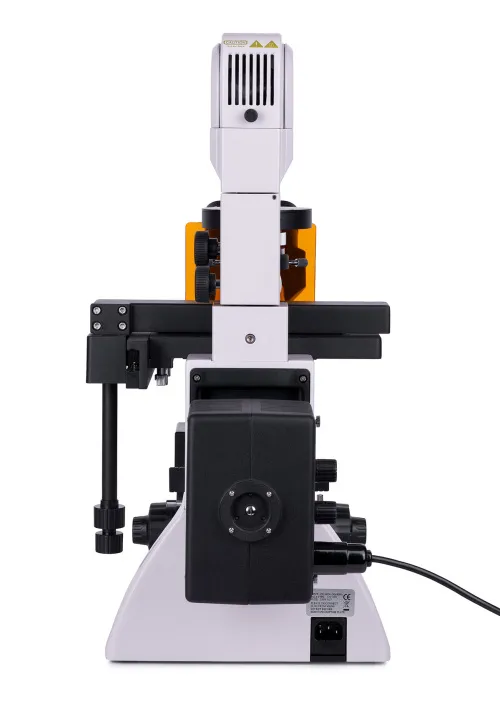

Флуоресцентен инвертиран цифров микроскоп MAGUS Lum VD500 LCD
С камера и монитор. Увеличение: 100–400x. Тринокулярна глава, планахроматични обективи, осветление с отразена светлина – живачна лампа 100 W, осветление с преминаваща светлина – халогенна лампа 30 W, осветление на Кьолер
ИД на продукт | 83021 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018225 |
Размер на опаковката (Д x Ш x В) | 38x61x82 cm |
Транспортно тегло | 28.75 kg |
Флуоресцентният инвертиран микроскоп MAGUS Lum V500 е предназначен за наблюдение на образци в лабораторни съдове с височина до 55 mm и дебелина на дъното до 1,2 mm. При накланяне на стойката на илюминатора на светлина могат да се използват също лабораторни съдове с височина до 165 mm. Можете да наблюдавате образци с отразена светлина (метод на флуоресцентната микроскопия) и с преминаваща светлина (метод на светлото поле и с фазов контраст). Основни области на употреба на микроскопа: медицина, фармакология, биохимия, епидемиология и др.
Цифрова камера

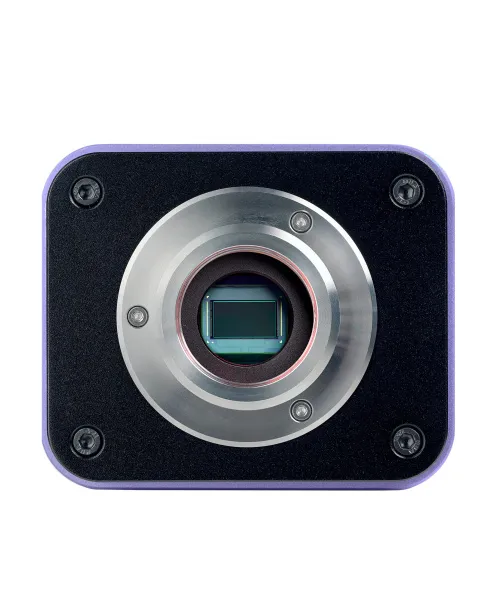

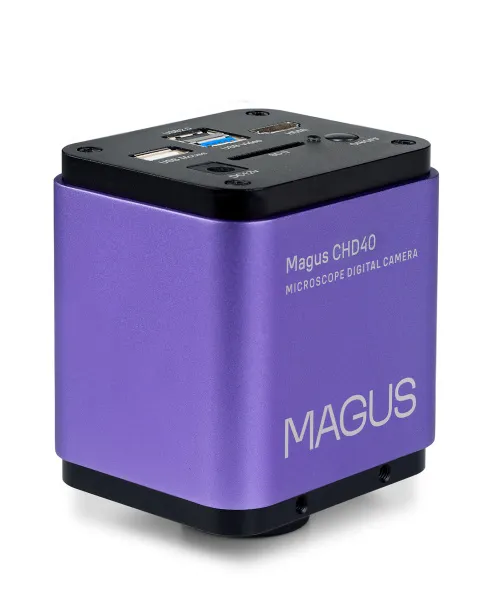

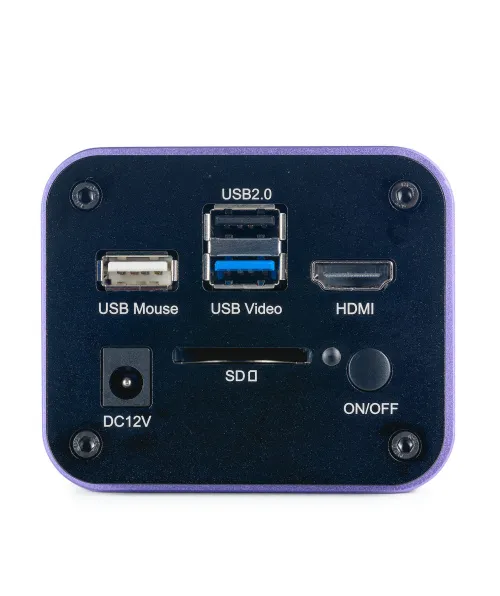

MAGUS CHD40 е цифрова HDMI камера с три видео интерфейса и автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора.
Камерата е оборудвана с 8 MP сензор и създава реалистични изображения с разделителна способност 4К (3840x2160 px), когато е свързана чрез HDMI или USB 3.0. Когато е свързана чрез Wi-Fi, качеството на изображението е Full HD (1920x1080 px).
Камерата използва интерфейс HDMI за свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без връзка с компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Можете да свържете камерата с компютър чрез Wi-Fi или USB 3.0. Видеозаписът се прави с 30 fps.
Камерата комбинира висока честота на кадрите в секунда и широколентов HDMI. Поради това видеозаписите са ярки, няма „замръзвания“ или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.
Монитор

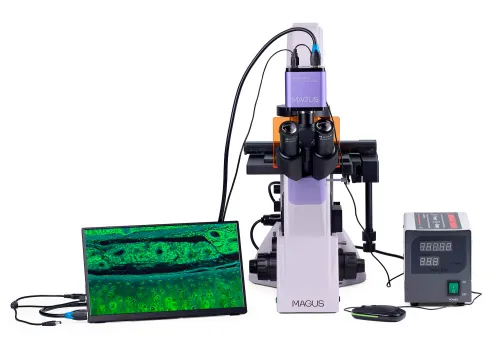

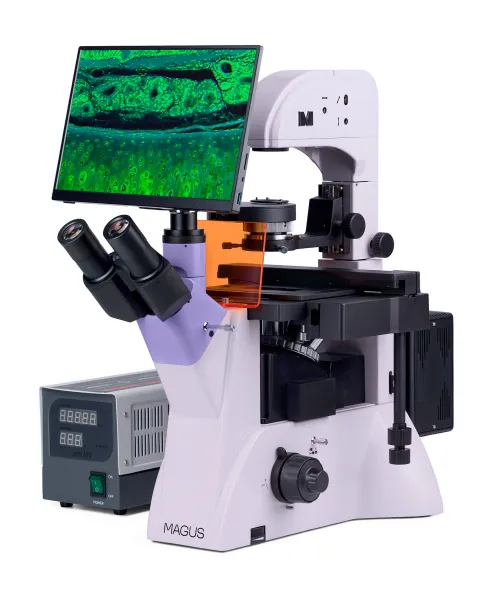

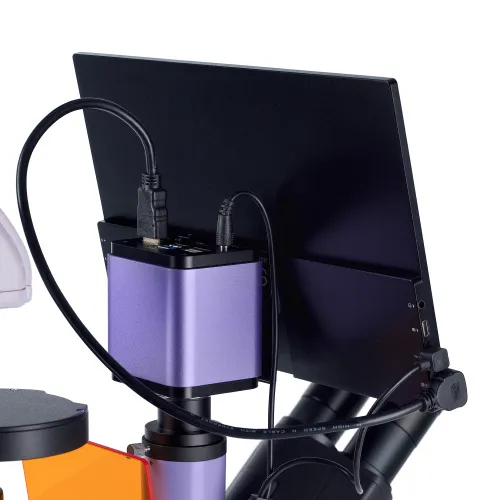

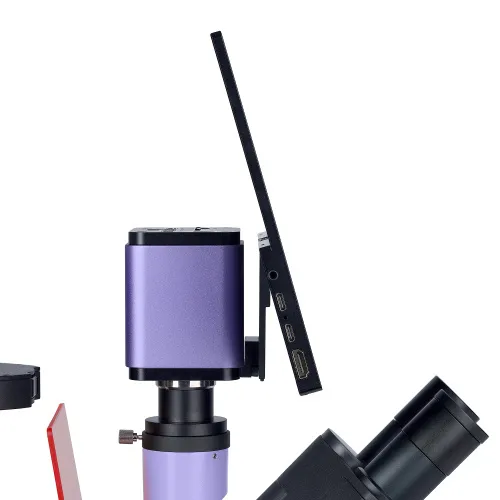

Мониторът MAGUS MCD40 е предназначен за използване на системата за визуализация на микроскопа MAGUS. Той е свързан към камера, която е монтирана на микроскопа за показване на изображения в реално време. Може да работи с 4K HDMI камери MAGUS. Диагоналът на екрана е 13,3 инча. IPS матрицата осигурява ярки изображения при големи ъгли на видимост. Ако погледнете към дисплея под ъгъл, възпроизвеждането на цветовете не е нарушено. Дисплеят може да се постави на сгъваема стойка върху маса или шкаф, или да се монтира директно към камерата или към стойката на микроскопа.
Оптика

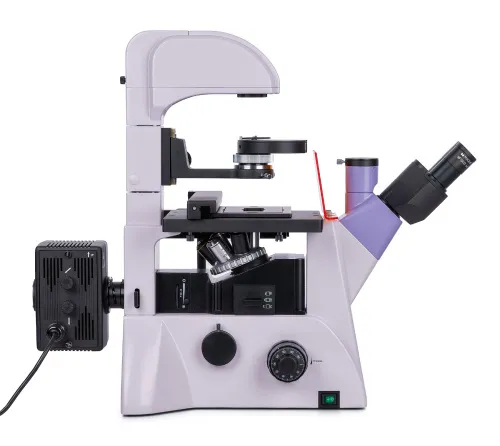

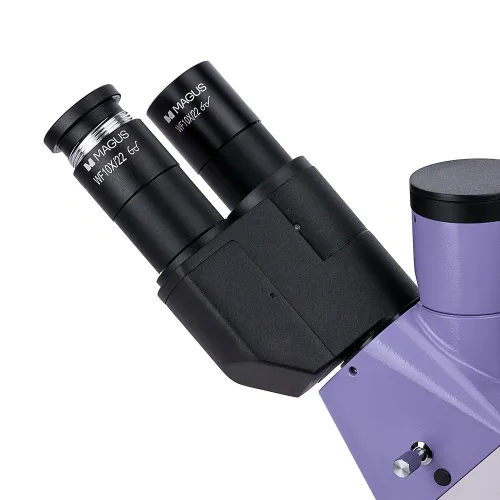

Микроскопът е оборудван с тринокулярна глава с тринокулярна тръба. На микроскопа има страничен порт за камера. Тази конструкция Ви дава възможност да монтирате едновременно към микроскопа цифрова камера и монитор (не са включени в комплекта). Разделяне на лъчите на тринокулярната глава е 100/0 или 50/50, а на тялото – 100/0 или 0/100. Окулярните тръби могат да се завъртат на 180°, което осигурява възможност за регулиране на разстоянието от очите съобразно височината на потребителя.

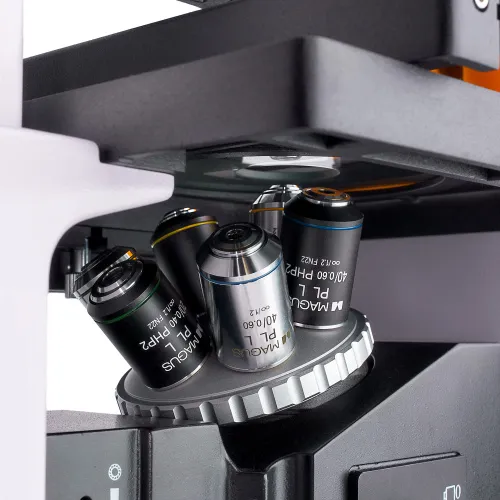

Въртящата се револверна глава се намира върху стойката под предметната маса. Тя има шест свободни слота за монтиране на обективи. В комплекта са включени три фазовоконтрастни обектива и три обектива за наблюдение чрез флуоресценция и по метода на светлото поле. Има планахроматични обективи с голямо работно разстояние, предназначени за съдове с дебелина на дъното 1,2 mm.
Осветление

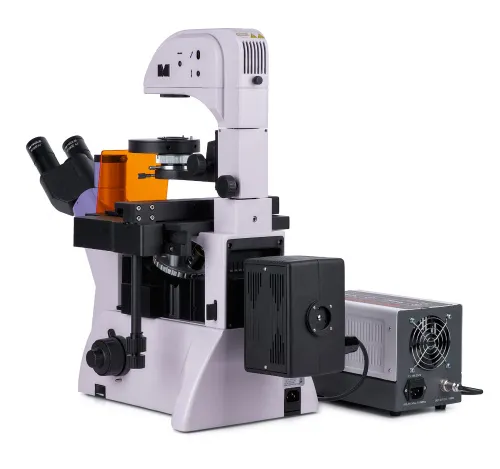

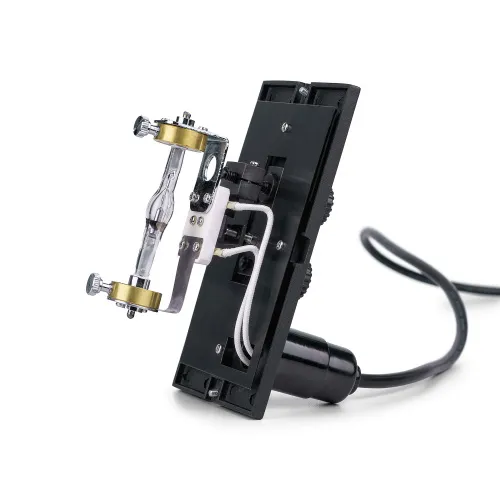

Светлинният източник за отразена светлина е живачна лампа 100 W. Той е разположен в кожуха за лампата за по-добро разсейване на топлината и по-малък риск от прегряване при продължителна работа. Лампата има широк диапазон от дължини на вълните и пикове, което я прави удобна за работа с различни флуоресцентни багрила. Флуоресцентни филтри: ултравиолетов (UV), виолетов (V), син (B) и зелен (G). Живачната лампа свети ярко, осигурява добра видимост и може да се сменя лесно при необходимост.

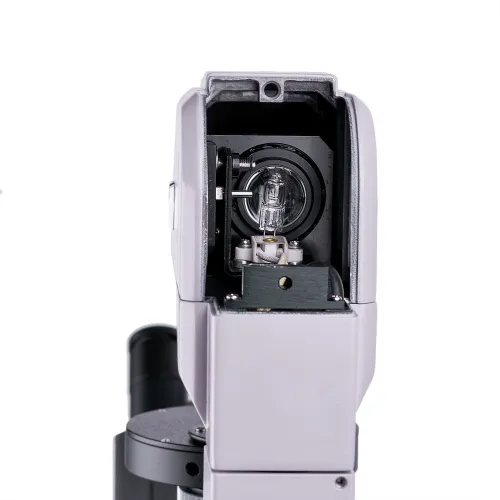

Преминаващата светлина се осигурява от халогенна лампа 30 W. Нейната светлина е ярка и спектърът и е топъл. Поради това, наблюдението с всеки от обективите е ефективно и удобно за очите. Микроскопът има фазовоконтрастен кондензер с четири слота: единият се използва за обектив за метода на светлото поле, а другите три са за фазовоконтрастни обективи с увеличения 10x, 20x и 40x. Пръстените за фазовоконтрастно наблюдение могат да се центрират. Можете да превключвате между наблюдение по метода на светлото поле и фазовоконтрастно наблюдение чрез завъртане на диска. Това е удобно при изследвания, понеже спестява време по време на работа.
Методът с осветление на Кьолер с преминаваща и отразена светлина. Използването на този метод Ви дава възможност за получаване на ясно, отчетливо изображение с висока разделителна способност, без смущения и затъмняване в краищата.

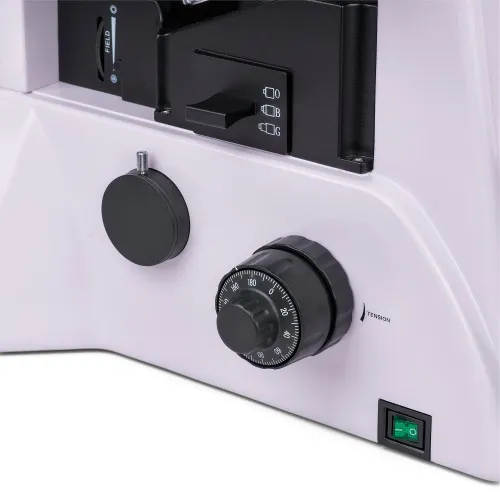

Предметна маса и фокусиращ механизъм
Предметната маса е неподвижна и има механизъм за преместване на лабораторните съдове. Лабораторните съдове могат да се преместват хоризонтално в две взаимно перпендикулярни посоки. Движението е прецизно и плавно и има четири държача за съдове, в които могат да се поставят съдове с различни размери. Фокусирането на микроскопа се извършва чрез бутони за грубо и фино фокусиране. Грубото фокусиране има застопоряващ бутон и регулиране на затягането. Бутоните за фокусиране са разположени коаксиално от двете страни на тялото.
Принадлежности
Продуктовата гама включва допълнителни принадлежности за микроскопа MAGUS Lum V500: окуляри, цифрови камери и калибрационни образци.
Основни характеристики на микроскопа:
- Флуоресцентна микроскопия с отразена светлина, така също наблюдение по метода на светлото поле и с фазов контраст, с преминаваща светлина
- Опция за наблюдение на образци в лабораторни съдове с височина до 55 mm, така също до 165 mm, когато стойката е наклонена
- Живачна лампа 100 W за отразена светлина, халогенна лампа 30 W за преминаваща светлина; настройка на осветлението на Кьолер

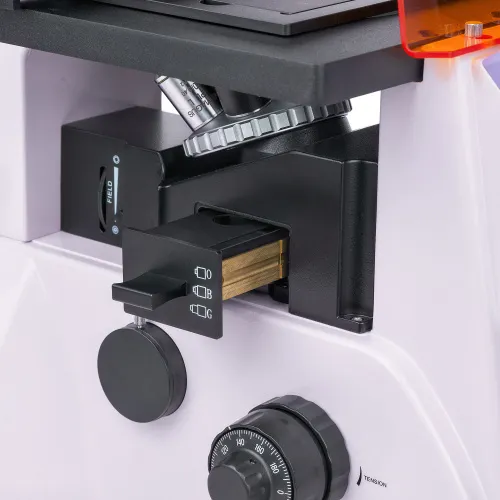

- Четири флуоресцентни филтъра: ултравиолетов (UV), виолетов (V), син (B) и зелен (G)
- Тринокулярната глава, може да се завърта на 180°. Две опции за монтиране на цифрова камера и монитор: разделяне на лъча 100/0 или 50/50 (на тринокулярната глава) и 100/0 или 0/100 (на тялото на микроскопа)
- Предметна маса с държачи за съдове с различни размери

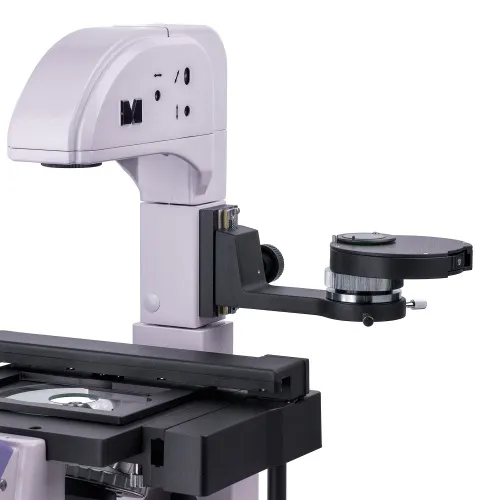

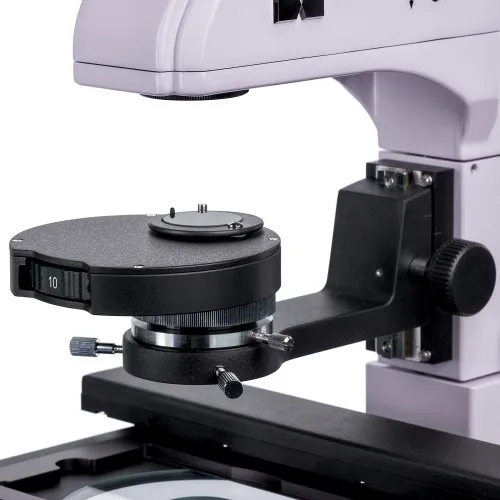

- Фазовоконтрастен кондензер с апертура за метода на светлото поле и три апертури за фазовоконтрастно наблюдение
Основни характеристики на камерата:
- Камерата работи автономно, без връзка с компютър и чрез интерфейс HDMI. Може да се свързва към компютър чрез Wi-Fi и интерфейс USB 3.0
- Автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора
- 30 fps за наблюдение на движещи се обекти, записване на видеоматериали и придвижването на образците без трептене и забавяния
- Цветният сензор с фоново осветление CMOS SONY Exmor/Starvis осигурява ниско ниво на шума и висока светлочувствителност, дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове
- Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания

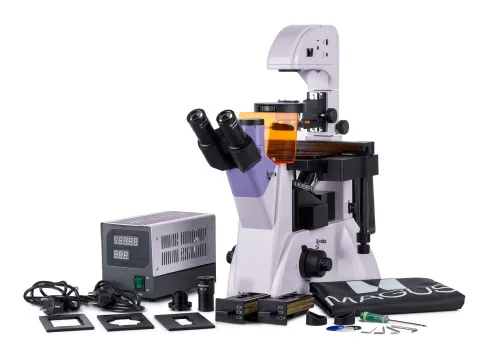

Комплектът включва:
- Цифрова камера MAGUS CHD40 (цифрова камера, HDMI кабел (1,5 m), кабел USB 3.0 (1,5 m), USB мишка, 32 GB SD карта с памет, USB Wi-Fi адаптер (2 бр.), променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
- Течнокристален монитор MAGUS MCD40
- Основа с вход за захранване, светлинен източник за преминаваща светлина и кондензер, фокусиращ механизъм, предметна маса и револверна глава
- Флуоресцентни модули
- Живачна лампа
- Тринокулярна глава
- Планахроматичен обектив с корекция до безкрайност: PLL 10x/0,25 WD 4,3 mm
- Планахроматичен обектив с корекция до безкрайност: PLL 20х/0,40 WD 8,0 mm
- Планахроматичен обектив с корекция до безкрайност: PLL 40х/0,60 WD 3,5 mm
- Планахроматичен обектив с корекция до безкрайност: PLL 10x/0,25 PHP2 WD 4,3 mm
- Планахроматичен обектив с корекция до безкрайност: PLL 20x/0,40 PHP2 WD 8,0 mm
- Планахроматичен обектив с корекция до безкрайност: PLL 40x/0,60 PHP2 WD 3,5 mm
- Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
- Преграда за ултравиолетовите лъчи
- Адаптер за C-образна монтировка 1x
- Шестостенен ключ
- Захранване на живачната лампа
- Захранващ кабел
- Захранващ кабел на илюминатора за отразена светлина
- Покривало против прах
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm със скала
- Окуляр 12,5x/14 mm (2 бр.)
- Окуляр 15x/15 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Калибрационен образец
ИД на продукт | 83021 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018225 |
Размер на опаковката (Д x Ш x В) | 38x61x82 cm |
Транспортно тегло | 28.75 kg |
Тип | биологичен, светлина/оптичен |
Глава | тринокулярни |
Глава | Siedentopf, може да се завърта на 180° |
Увеличение, x | 100–400 при базовата конфигурация (*опция: 40–500/600/800/1000) |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Обективи | планахроматични обективи с корекция до безкрайност (∞): PLL 10x/0,25/4,3; PLL 20x/0,40/8,0; PLL 40x/0,60/3,5; фазовоконтрастен: PLL 10x/0,25/4,3 PHP2; PLL 20x/0,40/8,0 PHP2; PLL 40x/0,60/3,5 PHP2; парфокално разстояние: 45 mm |
Револверна глава | за 6 обектива |
Работна дистанция, mm | 4,3 (10х); 8,0 (20x); 3,5 (40x) |
Разстояние между окулярите, mm | 48 — 75 |
Предметна маса, mm | 227x208 |
Диапазон на движение на предметната маса, mm | 77/134,5 |
Характеристики на предметната маса | неподвижна, със стъклена плоча Ø118 mm и механично приспособление; държачи за съдове: 86x129,5, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm; 29x77,5 mm, Ø35 mm |

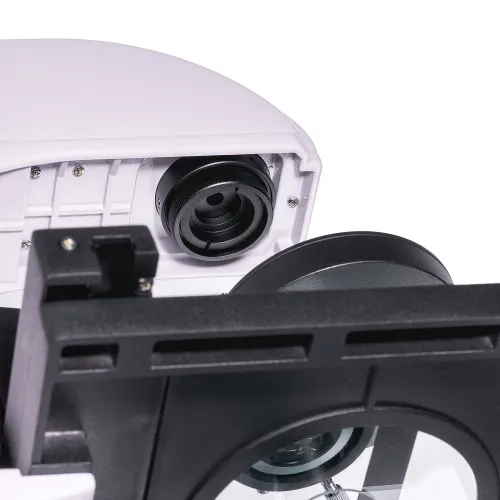

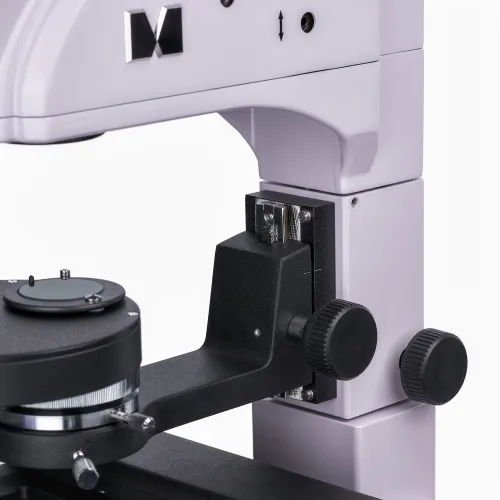

Кондензатор | NA 0,6, работна дистанция: 55 mm; фазовоконтрастна револверна глава; със застопоряващи винтове |
Диафрагма | диафрагма с регулируема апертура, полева диафрагма с регулируем ирис |
Фокусиране | коаксиален, грубо (с регулиране на затягането на механизма за грубо фокусиране и бутон за застопоряване) и фино (0,002 mm) |
Осветление | халогенно, флуоресцентна |
Регулиране на яркостта | ✓ |
Захранване | променливотокова мрежа, 85–265 V, 50/60 Hz |
Тип на светлинния източник | отразена светлина: живачна лампа 100 W; преминаваща светлина: халогенна лампа 12 V, 30 W |
Светлинни филтри | да |
Диапазон на работната температура, °C | 5...+35 |
Специални характеристики | кондензер за фазовоконтрастно наблюдение (револверен) със свободен слот и фазовоконтрастни ануларни плочи за обективи 10x, 20x и 40x; спомагателен центриращ микроскоп |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Флуоресцентен модул | филтри: ултравиолетови (UV), виолетови (V), сини (B), зелени (G) |
Флуоресцентен филтър: тип на филтъра, дължина на вълната на възбуждане/дихроично огледало/дължина на вълната на излъчването | ултравиолетови лъчи (UV), 320–380 nm/425 nm/435 nm; виолетови лъчи (V) 380–415 nm/455 nm/475 nm; син (B) 450–490 nm/505 nm/515 nm; зелени лъчи (G) 495–555 nm/585 nm/595 nm |
Приложение | лабораторно/медицинско |
Място на осветлението | двойно |
Метод за изследване | на светлото поле, флуоресцентен, фазово-контрастна микроскопия |
Торбичка/калъф/чанта в комплект | покривало против прах |
Цифрова камера | |
Сензор | Sony Exmor/Starvis CMOS |
Цветен/монохромен | цветен |
Мегапиксела | 8 |
Максимална разделителна способност, пиксели | 3840x2160 |
Размер на сензора | 1/1,2'' (11,14x6,26 mm) |
Размер на пиксела, μm | 2.9x2.9 |
Интерфейсни съединители | Wi-Fi, HDMI 1,4, USB 3.0 |
Карта с памет | SD до 32 GB |
Възможност за свързване на допълнително оборудване | USB мишка, флашпамет (USB), Wi-Fi адаптер (USB) |
Светлочувствителност | 1028 mV с 1/30 s |
Отношение сигнал/шум | 0,13 mV при 1/30 s |
Време за експозиция | 0,14 ms – 1000 ms |
Видеозапис | ✓ |
Честота на кадрите, fps при разделителна способност | 30 при 3840x2160 (HDMI), 30 при 1920x1080 (Wi-Fi), 30 при 3840x2160 (USB 3.0) |
Място на монтаж | тринокулярна тръба, окулярна тръба вместо окуляр |
Формат на изображението | *.jpg, *.tif |
Видео формат | *.h264/*.h265, *.mp4 |
Спектрален диапазон, nm | 380–650 (вграден инфрачервен филтър) |
Тип на затвора | ERS (електронен преместващ се затвор) |
Софтуер | HDMI: вграден; USB: MAGUS View |
Изисквания към системата | Windows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, CD-ROM, 19" или по-голям дисплей |
Тип на монтажа | C-образна монтировка |
Тяло | алуминиева сплав |
Захранване на камерата | DC адаптер 12 V, 1 A |
Спецификации на променливотоковия захранващ адаптер | входни параметри: променливо напрежение 100–240 V, 50/60 Hz, изходни параметри: постоянно напрежение 12 V/1 A |
Диапазон на работната температура на камерата, °С | -10...+50 |
Диапазон на работната влажност, % | 30 — 80 |
Монитор | |
Тип на матрицата | IPS |
Диагонал на дисплея, инчове | 13.3 |
Разделителна способност на дисплея, пиксели | 3840x2160 (4K) |
Формат | 16:9 |
Яркост, cd/m² | 400 |
Брой на показваните цветове | 16,7 милиона |
Контраст | 1000:1 |
Хоризонтален/вертикален ъгъл на видимост, ° | 178/178 |
Размер на видимата зона на екрана (Ш x В), mm | 295x165 |
Разстояние между пикселите (Д x В), mm | 0,154x0,154 |
Честота на оптичния източник, Hz | 60 |
Тип на матрицата с фоново осветление | светодиодна |
Срок на експлоатация на светодиода за задно осветяване, часове | 50000 |
Интерфейс | HDMI |
Диапазон на работната температура, °C | -15...+55 |
Диапазон на работната влажност, % | 10 — 90 |
Захранване | променливотоково 110 V–220 V/постояннотоково 5–12 V, 1 A (Тип-C) |
Потребление на енергия, W | 12 (макс.) |
